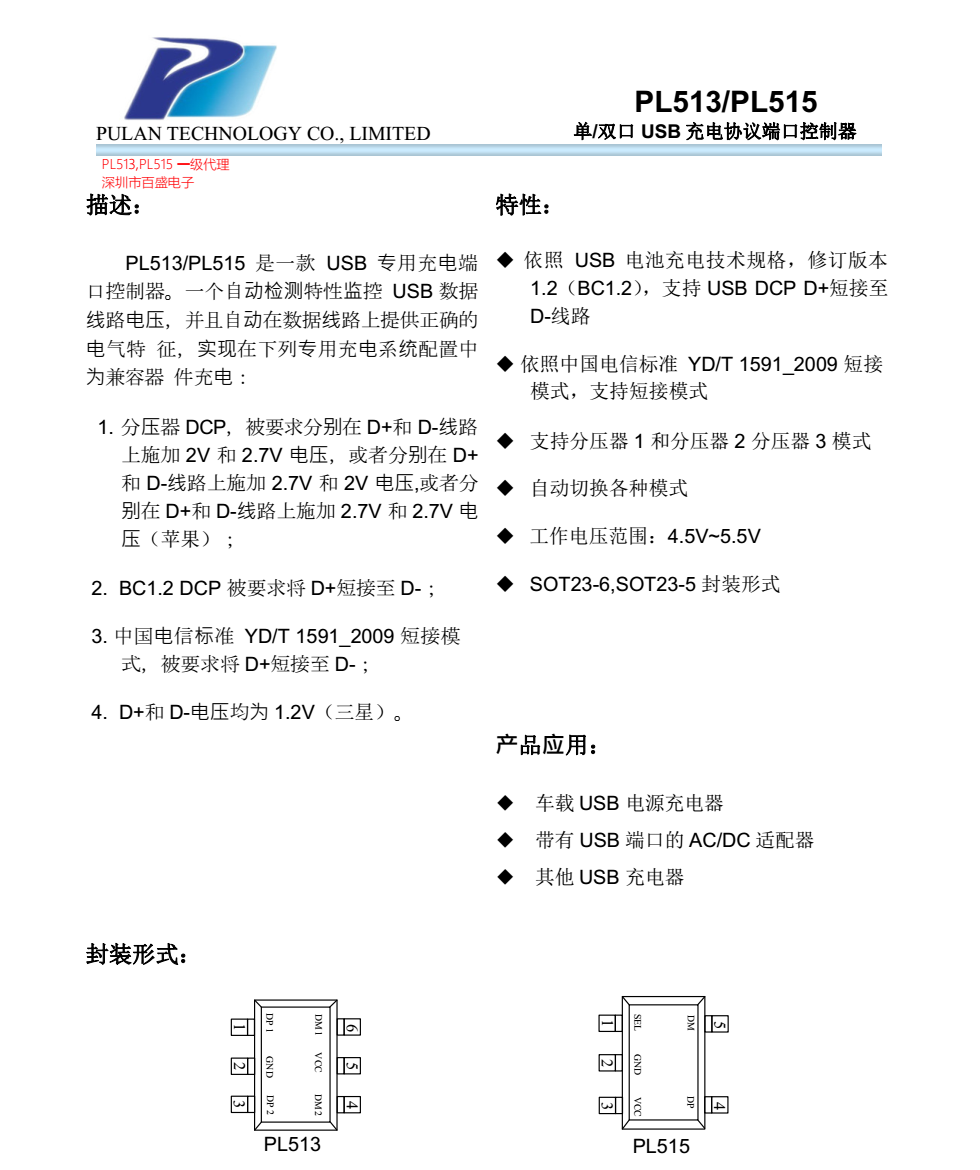

PL515單口USB智能識別IC，PL513雙口USB智能充電識別IC

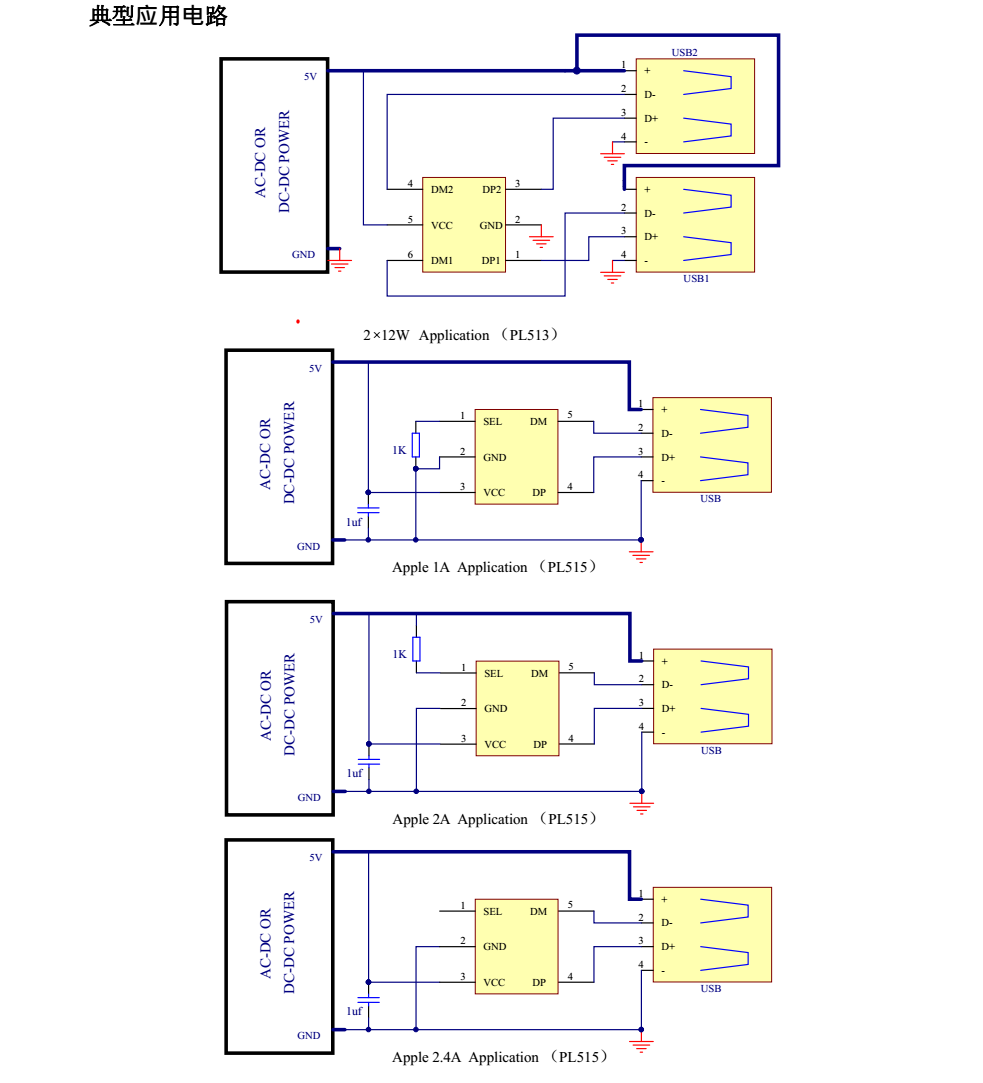

         USB智能識別IC（PL515，PL513），適用于車充，充電器，移動電源等 USB口輸出供電方案。

         USB智能識別IC，是用來解決傳統USB口的識別電阻，識別電阻做的識別電路，能識別的充電協議模式比較單一的問題。PL515是集成了蘋果手機和平板（5V1A,5V2A,5V2.4A）的充電識別協議，三星5V1A,5V2A的充電協議和BC1.2 DCP的D-/D+短路的充電協議。應用設計簡單，手機充電設備必備IC。

因?yàn)楣╇娫O(shè)備（充電器）基本分為三種充電模式，三種充電模式不相兼容。在不兼容的情況下，移動設備（手機，平板）充電的電流在5V0.5A～1A之間，一般不會超過1A，充電時間大大增長。這也是蘋果/三星需要用原裝充電器的原因。例如：用5V2A的原裝三星充電器給IPAD充電，因?yàn)槿呛吞O(píng)果的充電模式是不相互兼容的，此時IPAD可以充電，但是充電電流是在5V0.5A，不超過1A。如果用IPAD的原裝充電器充電的話，充電電流最大是5V2A。通過充電功率的計算公式：P=U（電壓）×I（電流），可以得知：用IPAD原裝充電器給IPAD充電比用三星充電器給IPAD充電，充電時間相差2-4倍。

三種常用5V充電模式：

BC1.2協議： DCP模式：最大可以輸出5V1.5A。常用規格是5V0.5A～1A。

識別協議：D+/D-短路

蘋果模式：5W（5V1A）設備：iphone6以下的iPhone系列都是5W充電。

識別協議： D+:2V   D-2.7V

10W（5V2A）設備：iPhone6及以上手機型號及其IPAD系列都支持。識別協議：D+:2.7V   D-2V

12W設備（5V2.4A）：僅個別IPAD平板電腦型號支持。

識別協議：D+:2.7V  D-：2.7V

注：12W模式向下兼容10W和5W模式。10W模式向下兼容5W模式。

三星模式： 10W（5V2A）充電協議。（5W充電協議即BC1.2協議）

識別協議：D+:1.2V    D-1.2V

手機和平板電腦的充電電流由PMIC的控制，插入充電器后，軟件要判斷D+和D-的電壓，分析充電器的類型，（PL513/PL515通過判斷手機發出的信號，可以智能模擬當前手機所需要的D+,D-電壓），從而判斷出能提供的充電電流大小，結合手機內部電池的電量狀況，最終判斷出應該以何種充電模式，需要多大的充電電流對手機內部的電池進行充電。
