EG1155：LQFP64封裝數模混合大功率充電芯片，集成純數字管理與高性能模塊
詳情
芯片描述

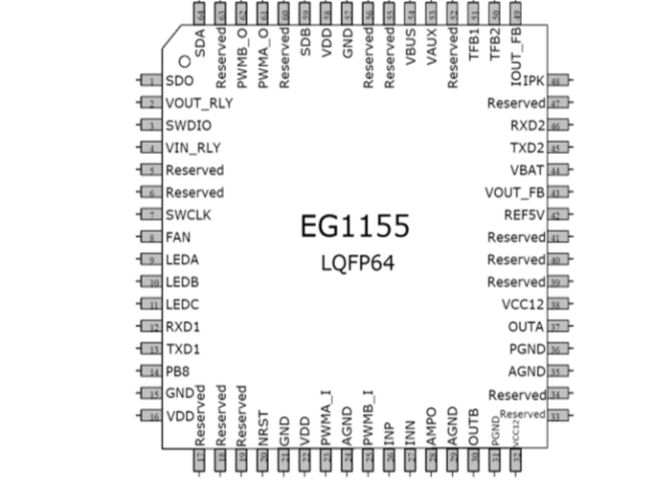

EG1155是一款專用于多功能大功率充電場合的數模混合芯片，采用LQFP64封裝，集成純數字3p3z算法，純數字充電管理，串口通信模塊，數字PWM模塊，大電流MOS驅動器，比較器以及運算放大器。
EG1155內部采用優化的純數字3p3z恒壓恒流雙環路算法，單個PWM周期內完成運算，相較于傳統的PID算法，大大提高了系統的動態響應速度，有利于減小功率元件的電壓電流應力，提升產品的可靠性。
EG1155內部集成純數字充電管理系統，包括多段式充電策略，電壓電流軟啟動，LED指示燈，電池檢測激活，反接檢測，過溫保護與溫度補償，符合各類鉛酸電池、鋰電池充電器的行業標準要求。
EG1155內部集成兩路串口模塊，可用于上位機通信與外接顯示屏通信，用戶只需配合專用的上位機軟件“EG1155調試助手”，就可實現快速便捷的參數配置，程序升級以及批量生產電壓電流校準。
EG1155內部集成兩路低側MOS管驅動器，驅動能力為±2A，用于驅動對稱半橋MOS管，實現功率轉換。集成一路比較器，用于MOS管峰值電流檢測，實現輸出過載、短路保護。集成一路運算放大器，用于輸出電流信號檢測與放大，實現充電電流控制。
芯片特點
純數字控制環路，3p3z優化算法，快速動態響應
極少的外圍硬件電路
對稱半橋PWM輸出，工作頻率50kHz
集成兩路串口通信模塊，用于數據收發
集成兩路低側MOS管驅動器，驅動能力±2A
集成一路高速比較器，用于過載短路保護
集成一路運算放大器，用于電流檢測
充電管理與保護功能：
多段式充電策略；
輸出電壓電流軟啟動；LED指示燈；
電池檢測與防反接保護；輸入直流母線過壓、欠壓保護；
風扇與繼電器控制；過溫保護與溫度補償；
輸出過載、短路保護；
