EG3525芯片：集成寬頻振蕩器與同步時鐘功能，靈活調節死區時間，提升電源設計效率
詳情
芯片描述

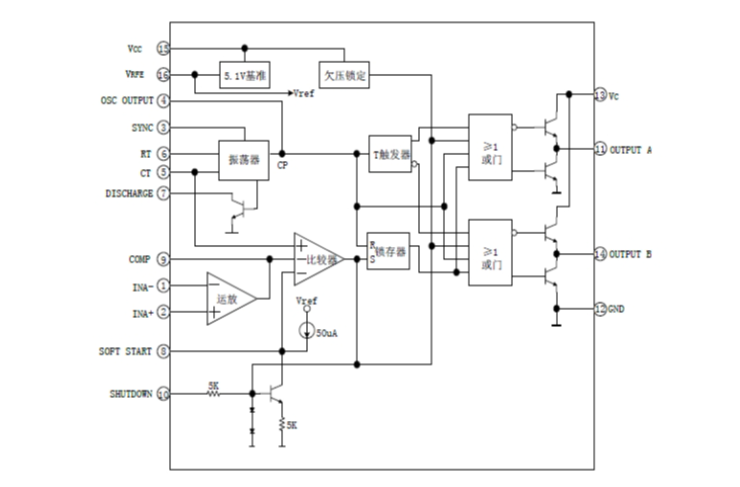

EG3525芯片內置了5.1V基準電壓源、100Hz～500KHz寬頻率振蕩器、軟啟動電路、誤差放大器、PWM比較器、欠壓封鎖電路及功率管輸出驅動電路等。EG3525具有同步時鐘功能，可以工作在主從模式，也可以與外部系統時鐘信號同步，為設計提供了極大的靈活性。在CT引腳和Discharge引腳之間加入一個電阻就可以實現對死區時間的調節功能。
EG3525內部集成了軟啟動電路，只需在引腳8外接一個定時電容能實現PWM軟啟動功能。在上電過程中，軟啟動定時電容的電壓由內部50uA恒流源進行充電，其電容兩端的電壓開始從零慢慢上升到Vref，同時PWM輸出也從零慢慢增加到穩壓所需的最大占空比，當定時電容兩端的電壓上升到Vref時，軟啟動過程結束。
在故障電路控制Shutdown關斷信號時，該關斷信號對輸出級及軟啟動電路都起作用。當Shutdown(引腳10)上的信號為高電平時，禁止EG3525的輸出，同時軟啟動電容將開始放電。如果該高電平持續，軟啟動電容將充分放電，直到關斷信號結束，才重新進入軟啟動過程。Shutdown引腳不能懸空，應通過接地電阻可靠接地，以防止外部干擾信號耦合而影響EG3525的正常工作。
工作電壓范圍寬：+8V～+35V 內置5.1V基準電壓，精度±1% 振蕩頻率范圍寬：100Hz～500KHz 具有振蕩器外部同步功能 死區時間可調 內置軟啟動電路 具有輸入欠壓鎖定功能 具有PWM鎖存功能，禁止多脈沖 雙通道灌電流、拉電流驅動能力 封裝形式：SOP-16和DIP-16 逆變器電源 大功率高頻開關電源 直流脈寬調速系統 UPS電源 DC/DC直流變換器 大功率充電器芯片特點
應用領域
