EG8030：數字化三相純正弦波逆變發生器芯片，集成死區控制與多功能保護，適用于多場景變換架構
詳情
芯片描述

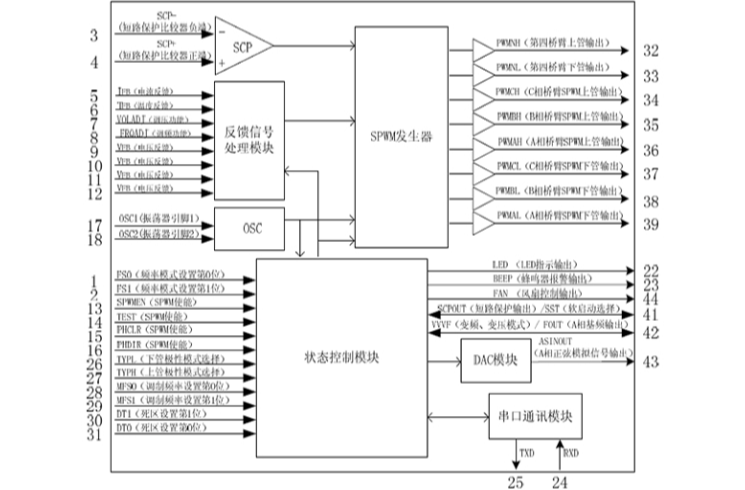

EG8030是一款數字化的、功能完善的自帶死區控制的三相純正弦波逆變發生器芯片，可配置的四種工作模式可應用于DC-DC-AC兩級功率變換架構或DC-AC單級工頻變壓器升壓變換架構。外接16MHz晶體振蕩器，能產生高精度、失真和諧波都很小的三相SPWM信號。并具備完善的采樣機構，能夠采集電流信號、溫度信號、三相電壓信號，實施處理，實現輸出穩壓和各項保護功能。芯片采用CMOS工藝，內部集成SPWM正弦發生器、死區時間控制電路、幅度因子乘法器、軟啟動電路。
5V單電源供電 外接16MHz晶體振蕩器 引腳配置四種工作模式: 三相同步開環調壓 三相同步閉環穩壓 三相獨立開環調壓 三相獨立閉環穩壓 電壓、電流、溫度反饋實時處理 過壓、欠壓、過流、短路、過熱保護功能 引腳3S軟啟動 相序反轉功能 相位清零功能 一路LED狀態指示和蜂鳴器報警 一路基頻輸出及一路正弦模擬信號輸出 一路風扇控制輸出 引腳設置2種三相純正弦波輸出頻率： 50Hz/60Hz純正弦波固定頻率 PWM載波頻率可設置: 20KHz載波頻率 10KHz載波頻率 5KHz載波頻率 2.5KHz載波頻率 自帶死區控制，引腳設置4種死區時間: 300nS死區時間 500nS死區時間 1.0uS死區時間 2.0uS死區時間 根據客戶的應用場合公司提供修改相應的功能或參數 三相純正弦波逆變器芯片特點
應用領域
