EG8015：一體化數模結合芯片，賦能高效逆變器產品的兩路600V半橋高壓MOS驅動與SPWM正弦發生器

芯片描述

EG8015是一款內置兩路600V半橋高壓MOS驅動器和SPWM正弦發生器一體的數模結合芯片,專用于逆變器產品。

EG8015內部自帶了±1%精度的24MHz高速時鐘振蕩器或通過UART口配置外接高精度24MHz晶體振蕩器，能實現高精度、失真和諧波都很小的純正弦波50Hz或60Hz逆變器專用芯片。

該芯片采用CMOS工藝，內部集成SPWM正弦發生器、死區時間控制電路、幅度因子乘法器、軟啟動電路、保護電路、UART串行通訊接口等功能。

該芯片采用QFN39封裝，只需少量的外圍器件，即可實現空載波形失真率小于1.5%、滿載波形失真率小于3%特性，能滿足逆變器行業的波形要求。

集成了一路運放和一路比較器，運放用于輸出電壓差分反饋處理，比較器用于輸出短路保護。

該芯片具有SCP短路保護輸入腳，SCP腳具有逐周關斷功能，結合外部比較器可實現逆變器的輸出短路保護功能。

內置了完善的各項保護功能，提供了交流輸出欠壓和過壓保護、過流保護、過溫保護及短路保護指示等。

內置了UART串口通訊功能,用戶可以通過串口可設配置參數或讀出逆變器運行的狀態及相關數據。

芯片特點

• • 集成SPWM發生器、高壓MOS驅動器二合一的控制芯片；

  • 集成了兩路600V半橋高壓MOS管驅動器，驅動能力為±1.8A；

  • 內置一路運放及一路比較器，運放用于輸出電壓差分反饋處理，比較器用于輸出短路保護；

  • 引腳設置2種純正弦波輸出頻率：50Hz/60Hz;

  • 兼容EG8010的單極性調制方式和兼容EG8025的倍頻調制方式，通過引腳MODSEL進行選擇；

  • 自帶死區控制，引腳設置2種死區時間：300nS/1.0uS;

  • 內部自帶±1%精度的24MHz高速時鐘振蕩器，或通過UART口配置外接高精度24MHz晶體振蕩器；

  • SPWM載波頻率20KHz，適合大功率MOS管和IGBT管的應用；

  • 引腳設置2種啟動模式：硬啟動/3秒軟啟動;

  • 電壓、電流、溫度反饋實時處理；

  • 支持兩種輸出電壓反饋方式：?jiǎn)味?差分反饋;

  • 完善的逆變器保護功能;

  • 串口通信可設置參數/可讀參數;

  • 支持5V單電源供電；

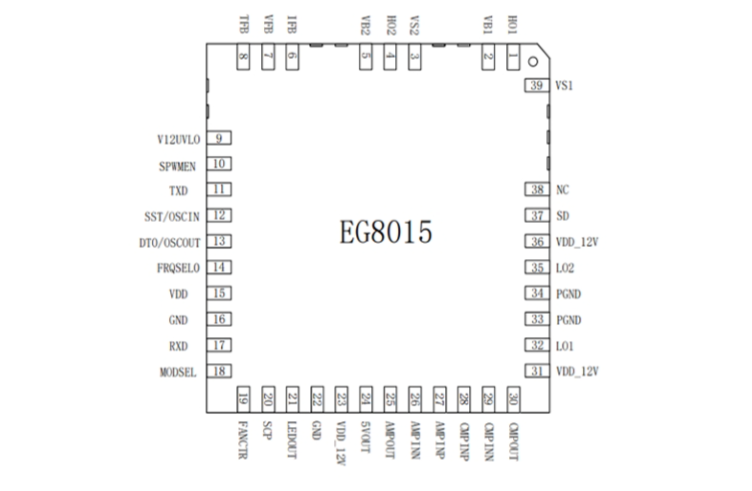

  • QFN39封裝（6mm*6mm）；

  • 根據客戶的應用場合屹晶微電子公司提供修改相應的功能或參數；

應用領域

• 單相純正弦波逆變器

• 光伏發電逆變器

• 風力發電逆變器

• 不間斷電源UPS系統

• 數碼發電機系統

• 單相電機調速控制器

• 單相變頻器

• 正弦波調光器

• 正弦波調壓器

• 逆變焊機

• 光伏發電逆變器

• 風力發電逆變器
