EG8025數模結合芯片：引領逆變器行業波形精度新標準

芯片描述

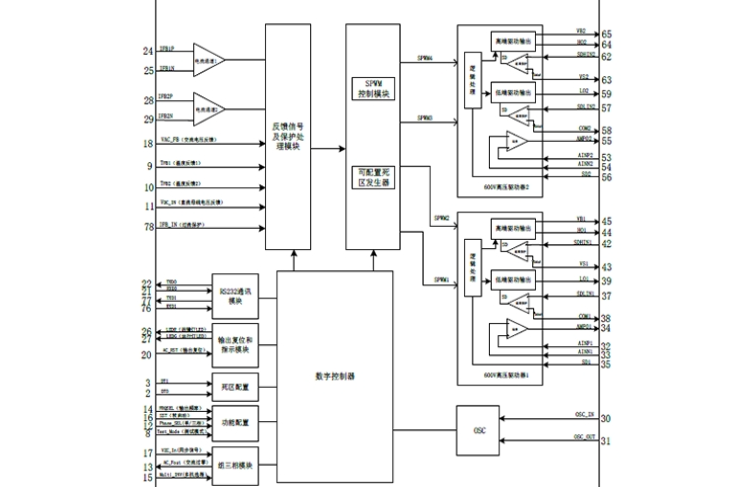

EG8025是一款采用電流模式、中心對齊PWM調制方式和內置兩路600V半橋高壓MOS驅動器等一體的數模結合芯片,專用于逆變器產品。該芯片采用CMOS工藝，內部的主要模塊為SPWM正弦發生器、死區時間控制電路、多路反饋及保護處理電路、UART串口通訊模塊等功能。該芯片采用LQFP80封裝，只需少量的外圍器件，即可實現空載波形失真率小于1.5%、滿載波形失真率小于3%和高精度輸出電壓的特性，能滿足逆變器行業的波形要求。

集成了兩路600V半橋高壓MOS驅動器，驅動器的輸出電流能力為+/-2A，內置四路獨立的逐周PWM關斷保護，可有效防止在極端情況下過高的峰值電流而損壞MOS的情況。另外提供了兩路SD，分別為SD1，和SD2，SD1是驅動器1HO1和LO1的逐周關斷引腳，SD2是驅動器2HO2和LO2的逐周關斷引腳，結合MCU和SD功能可實現逆變器的短路保護功能。

EG8025內置了完善的各項保護功能，提供了直流母線過壓和欠壓保護、交流輸出欠壓保護、過載報警提示、過載保護指示、過流保護指示、過溫保護指示及短路保護指示等。EG8025支持組三相逆變器功能，通過交流過零信號輸出及同步相位信號輸入，經光耦隔離電路傳輸后，采用串行級聯方式，可組成一臺相位差120度的三相逆變器。

芯片特點

• • 采用電流模式、中心對齊PWM調制方式，能帶感性和容性負載。

  • SPWM載波頻率20KHz，適合大功率MOS管和IGBT管的應用。

  • 集成了兩路600V半橋高壓MOS管驅動器，驅動能力為±2A。

  • 集成四路獨立的MOS管峰值電流保護電路及內置四路200mV基準源的比較器供用戶設定保護值。

  • 集成了四路高速運放及一路高速比較器，兩路運放用于交流電流放大器，一路運放用于交流輸出電壓反饋，一路運放用于短路保護和一路比較器用于限流保護。

  • 輸出電壓和輸出電流是每個PWM周期實時處理，能實現精確跟蹤。

  • 集成同步過零信號輸出及可設置的0度/120度相位跟蹤，通過級聯方式實現組三相逆變器功能。

  • 引腳可配置功能:H橋左、右橋臂互換控制;4種死區時間可選配置:300nS、500nS、1uS、1.5Us;2種固定正弦波頻率可選配置：50Hz、60Hz;軟啟動開啟和關閉;

  • 逆變器保護功能：直流母線電壓過壓和欠壓保護;輸出過載/過流/短路保護;PCB過溫保護和IGBT過溫保護;

  • 串口通訊可設置參數:50Hz/60Hz純正弦波固定頻率;交流輸出電壓溫度保護值故障復位;額定功率保護值額定電流保護值;

  • 串口通訊可讀參數:交流輸出電壓交流輸出頻率;交流輸出功率交流輸出電流;直流母線電壓故障代碼;

應用領域

• 單相純正弦波逆變器

• 三相純正弦波逆變器

• 不間斷電源UPS系統

• 光伏發電逆變器

• 風力發電逆變器

• 鋰電發電機

• 儲能電源
