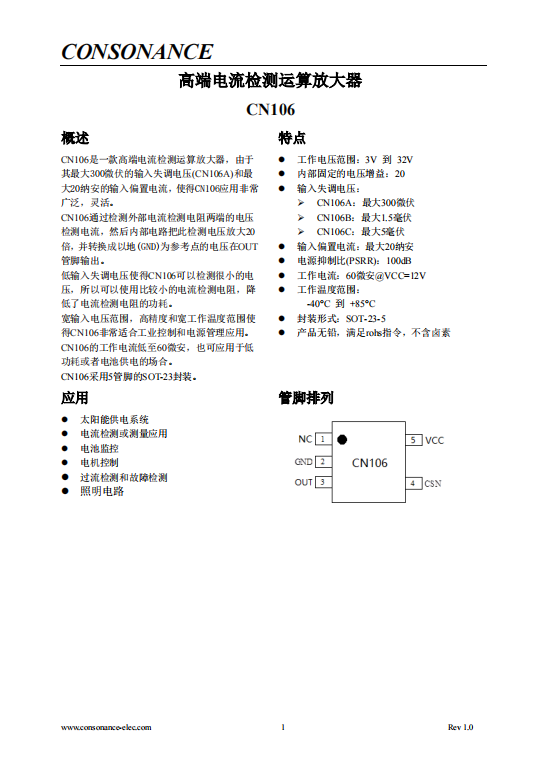

CN106：高精度、低失調電流檢測運算放大器
詳情
產品參數
主要功能：高端電流檢測運算放大器
輸出電壓范圍：3V-32V
輸入電壓范圍：3V-32V
工作電流：60uA@12V
封裝形式：SOT23-5
概述
CN106是一款高端電流檢測運算放大器，由于其最大300微伏的輸入失調電壓(CN106A)和最大20納安的輸入偏置電流，使得CN106應用非常廣泛，靈活。
CN106通過檢測外部電流檢測電阻兩端的電壓檢測電流，然后內部電路把此檢測電壓放大20倍，并轉換成以地(GND)為參考點的電壓在OUT管腳輸出。
低輸入失調電壓使得CN106可以檢測很小的電壓，所以可以使用比較小的電流檢測電阻，降低了電流檢測電阻的功耗。
寬輸入電壓范圍，高精度和寬工作溫度范圍使得CN106非常適合工業控制和電源管理應用。CN106的工作電流低至60微安，也可應用于低功耗或者電池供電的場合。
CN106采用5管腳的SOT-23封裝。
應用
l 太陽能供電系統
l 電流檢測或測量應用
l 電池監控
l 電機控制
l 過流檢測和故障檢測
l 照明電路
特點
l 工作電壓范圍：3V 到 32V
l 內部固定的電壓增益：20
l 輸入失調電壓：
? CN106A：最大300微伏
? CN106B：最大1.5毫伏
? CN106C：最大5毫伏
l 輸入偏置電流：最大20納安
l 電源抑制比(PSRR)：100dB
l 工作電流：60微安@VCC=12V
l 工作溫度范圍：
-40°C 到 +85°C
l 封裝形式：SOT-23-5
l 產品無鉛，滿足rohs指令，不含鹵素
