CN5309：低功耗PFM升壓DC-DC轉換器，專為9V輸出及電池供電應用設計
詳情
產品參數
主要功能：PFM模式升壓直流-直流轉換控制集成電路
工作模式：PFM BOOST
輸出電壓范圍：9V
輸入電壓范圍：2.7V-6.5V
工作電流：32uA@5V
熱調制：否
封裝形式：SOT23-6
最大輸出功率：35W
芯片使能：是
內置功率管：否

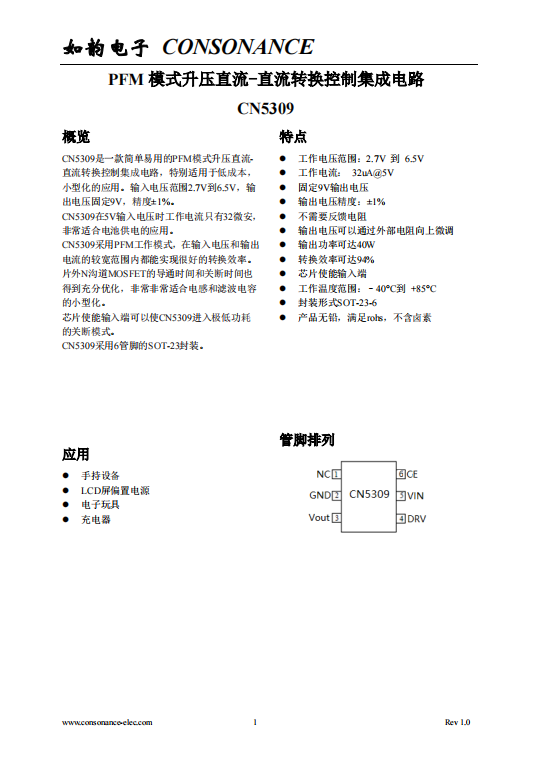

概覽
CN5309是一款簡單易用的PFM模式升壓直流-直流轉換控制集成電路，特別適用于低成本，小型化的應用。輸入電壓范圍2.7V到6.5V，輸出電壓固定9V，精度±1%。
CN5309在5V輸入電壓時工作電流只有32微安，非常適合電池供電的應用。
CN5309采用PFM工作模式，在輸入電壓和輸出電流的較寬范圍內都能實現很好的轉換效率。片外N溝道MOSFET的導通時間和關斷時間也得到充分優化，非常非常適合電感和濾波電容的小型化。
芯片使能輸入端可以使CN5309進入極低功耗的關斷模式。
CN5309采用6管腳的SOT-23封裝。
應用
l 手持設備
l LCD屏偏置電源
l 電子玩具
l 充電器
特點
l 工作電壓范圍：2.7V 到 6.5V
l 工作電流： 32uA@5V
l 固定9V輸出電壓
l 輸出電壓精度：±1%
l 不需要反饋電阻
l 輸出電壓可以通過外部電阻向上微調
l 輸出功率可達40W
l 轉換效率可達94%
l 芯片使能輸入端
l 工作溫度范圍：–40°C到 +85°C
l 封裝形式SOT-23-6
l 產品無鉛，滿足rohs，不含鹵素
