CN5208：寬壓PWM直流-直流轉換器，高效4A輸出，快速響應
詳情
產品參數
主要功能：開關型PWM降壓直流-直流控制集成電路
工作模式：PWM BUCK
輸入電壓范圍：4.5V-32V
最大輸出電流：2A
工作電流：460uA
熱調制：否
封裝形式：SOP8
芯片使能：是
內置功率管：否

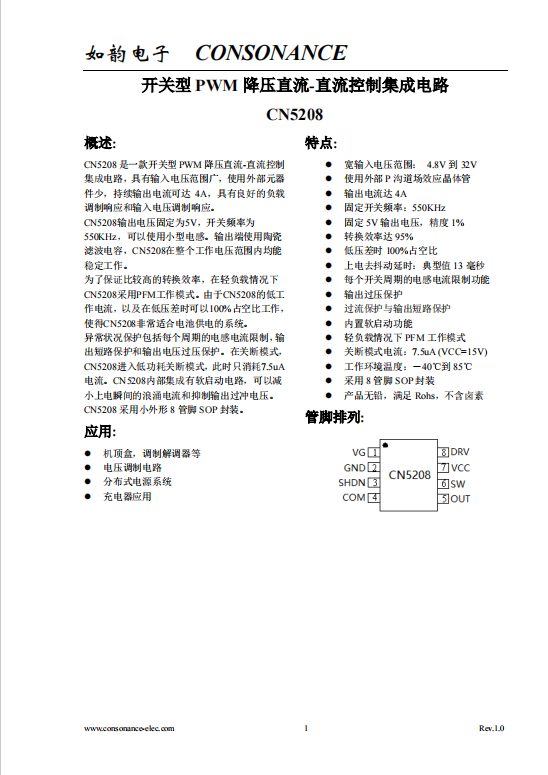

概述:
CN5208是一款開關型PWM降壓直流-直流控制集成電路，具有輸入電壓范圍廣，使用外部元器件少，持續輸出電流可達4A，具有良好的負載調制響應和輸入電壓調制響應。
CN5208輸出電壓固定為5V，開關頻率為550KHz，可以使用小型電感。輸出端使用陶瓷濾波電容，CN5208在整個工作電壓范圍內均能穩定工作。
為了保證比較高的轉換效率，在輕負載情況下CN5208采用PFM工作模式。由于CN5208的低工作電流，以及在低壓差時可以100%占空比工作，使得CN5208非常適合電池供電的系統。
異常狀況保護包括每個周期的電感電流限制，輸出短路保護和輸出電壓過壓保護。在關斷模式，CN5208進入低功耗關斷模式，此時只消耗7.5uA電流。CN5208內部集成有軟啟動電路，可以減小上電瞬間的浪涌電流和抑制輸出過沖電壓。
CN5208采用小外形8管腳SOP封裝。
應用:
l 機頂盒，調制解調器等
l 電壓調制電路
l 分布式電源系統
l 充電器應用
特點:
l 寬輸入電壓范圍： 4.8V到32V
l 使用外部P溝道場效應晶體管
l 輸出電流達4A
l 固定開關頻率：550KHz
l 固定5V輸出電壓，精度1%
l 轉換效率達95%
l 低壓差時100%占空比
l 上電去抖動延時：典型值13毫秒
l 每個開關周期的電感電流限制功能
l 輸出過壓保護
l 過流保護與輸出短路保護
l 內置軟啟動功能
l 輕負載情況下PFM工作模式
l 關斷模式電流：7.5uA (VCC=15V)
l 工作環境溫度：－40℃到85℃
l 采用8管腳SOP封裝
l 產品無鉛，滿足Rohs，不含鹵素
