CN5816：寬壓PWM LED驅動IC，固定頻率，高效能，多保護機制
詳情
產品參數
主要功能：降壓，升降壓寬輸入高亮度LED驅動集成電路
工作模式：開關式
輸入電壓范圍：4.5V-32V
工作電流：800uA
熱調制：否
封裝形式：SSOP10
開關頻率：330kHz
調光方式：PWM
芯片使能：是
內置功率管：否

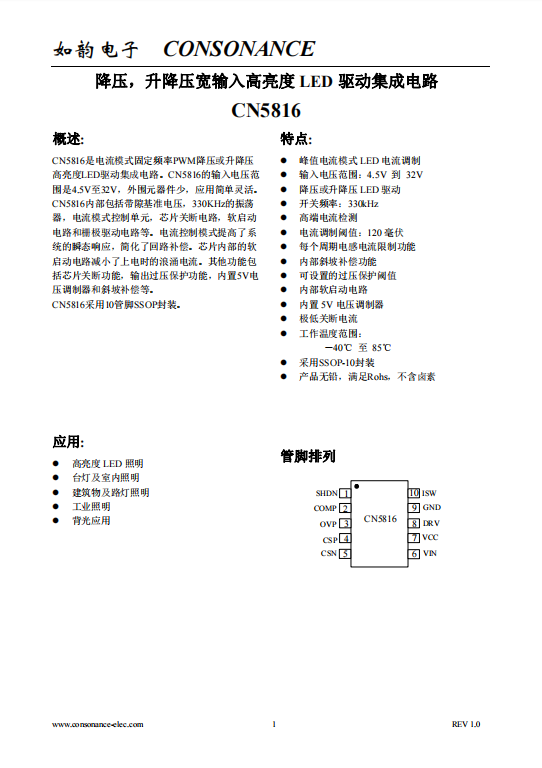

概述:
CN5816是電流模式固定頻率PWM降壓或升降壓高亮度LED驅動集成電路。CN5816的輸入電壓范圍是4.5V至32V，外圍元器件少，應用簡單靈活。
CN5816內部包括帶隙基準電壓，330KHz的振蕩器，電流模式控制單元，芯片關斷電路，軟啟動電路和柵極驅動電路等。電流控制模式提高了系統的瞬態響應，簡化了回路補償。芯片內部的軟啟動電路減小了上電時的浪涌電流。其他功能包括芯片關斷功能，輸出過壓保護功能，內置5V電壓調制器和斜坡補償?shù)取?/span>
CN5816采用10管腳SSOP封裝。
應用:
l 高亮度LED照明
l 臺燈及室內照明
l 建筑物及路燈照明
l 工業照明
l 背光應用
特點:
l 峰值電流模式LED電流調制
l 輸入電壓范圍：4.5V 到 32V
l 降壓或升降壓LED驅動
l 開關頻率：330kHz
l 高端電流檢測
l 電流調制閾值：120毫伏
l 每個周期電感電流限制功能
l 內部斜坡補償功能
l 可設置的過壓保護閾值
l 內部軟啟動電路
l 內置5V電壓調制器
l 極低關斷電流
l 工作溫度范圍：
－40℃ 至 85℃
l 采用SSOP-10封裝
l 產品無鉛，滿足Rohs，不含鹵素
