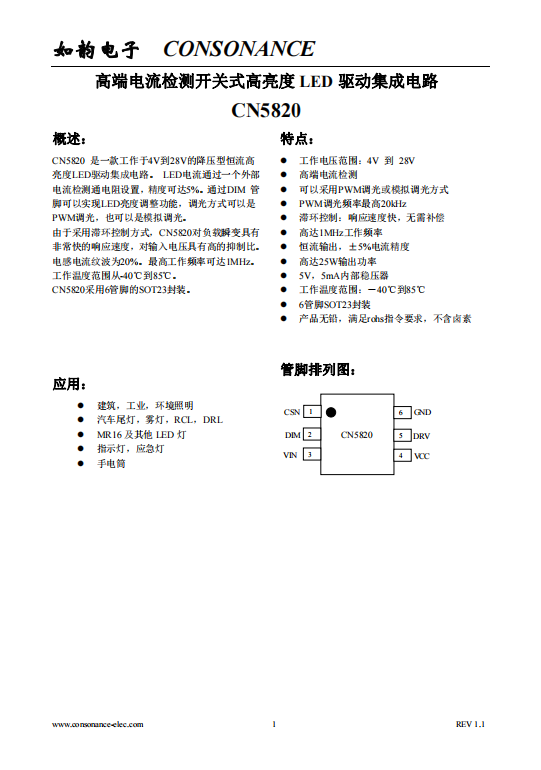

CN5820：4V至28V寬壓恒流LED驅動IC，5%高精度，支持PWM與模擬調光
詳情
產品參數
主要功能：高端電流檢測開關式高亮度LED驅動集成電路
工作模式：開關式
輸出電壓范圍：0V-26V
輸入電壓范圍：4V-28V
工作電流：460uA
熱調制：否
封裝形式：SOT23-6
最大輸出功率：25W
調光方式：PWM
芯片使能：是
內置功率管：否
概述：
CN5820 是一款工作于4V到28V的降壓型恒流高亮度LED驅動集成電路。 LED電流通過一個外部電流檢測通電阻設置，精度可達5%。通過DIM 管腳可以實現LED亮度調整功能，調光方式可以是PWM調光，也可以是模擬調光。
由于采用滯環控制方式，CN5820對負載瞬變具有非常快的響應速度，對輸入電壓具有高的抑制比。電感電流紋波為20%。最高工作頻率可達1MHz。工作溫度范圍從-40℃到85℃。
CN5820采用6管腳的SOT23封裝。
應用：
l 建筑，工業，環境照明
l 汽車尾燈，霧燈，RCL，DRL
l MR16及其他LED燈
l 指示燈，應急燈
l 手電筒
特點：
l 工作電壓范圍：4V 到 28V
l 高端電流檢測
l 可以采用PWM調光或模擬調光方式
l PWM調光頻率最高20kHz
l 滯環控制：響應速度快，無需補償
l 高達1MHz工作頻率
l 恒流輸出，±5%電流精度
l 高達25W輸出功率
l 5V，5mA內部穩壓器
l 工作溫度范圍：－40℃到85℃
l 6管腳SOT23封裝
l 產品無鉛，滿足rohs指令要求，不含鹵素
