CN3125：?jiǎn)坞p節超級電容充電管理，恒流恒壓高效充電芯片

產品參數

主要功能：具有均衡功能的線性超級電容充電集成電路

工作模式：線性

電池種類：超級電容

電池?cái)?shù)量：1-2

輸入電壓：2.7V-6V

輸出電壓范圍：0V-5.8V

最大充電電流：1A

最大輸出電流：1A

工作電流：470uA

太陽能供電：否

熱調制：是

封裝形式：eSOP8

芯片使能：是

內置功率管：是

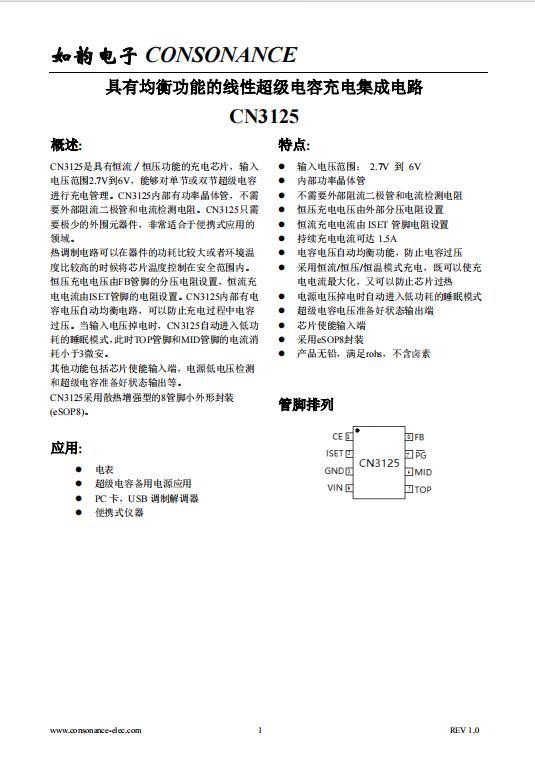

概述:

CN3125是具有恒流∕恒壓功能的充電芯片，輸入電壓范圍2.7V到6V，能夠?qū)喂?jié)或雙節超級電容進行充電管理。CN3125內部有功率晶體管，不需要外部阻流二極管和電流檢測電阻。CN3125只需要極少的外圍元器件，非常適合于便攜式應用的領域。

熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。

恒壓充電電壓由FB管腳的分壓電阻設置，恒流充電電流由ISET管腳的電阻設置。CN3125內部有電容電壓自動均衡電路，可以防止充電過程中電容過壓。當輸入電壓掉電時，CN3125自動進入低功耗的睡眠模式，此時TOP管腳和MID管腳的電流消耗小于3微安。

其他功能包括芯片使能輸入端，電源低電壓檢測和超級電容準備好狀態輸出等。

CN3125采用散熱增強型的8管腳小外形封裝(eSOP8)。

應用:

l  電表

l  超級電容備用電源應用

l  PC卡，USB調制解調器

l  便攜式儀器

特點:

l  輸入電壓范圍： 2.7V 到 6V

l  內部功率晶體管

l  不需要外部阻流二極管和電流檢測電阻

l  恒壓充電電壓由外部分壓電阻設置

l  恒流充電電流由ISET管腳電阻設置

l  持續充電電流可達1.5A

l  電容電壓自動均衡功能，防止電容過壓

l  采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱

l  電源電壓掉電時自動進入低功耗的睡眠模式

l  超級電容電壓準備好狀態輸出端

l  芯片使能輸入端

l  采用eSOP8封裝

l  產品無鉛，滿足rohs，不含鹵素
