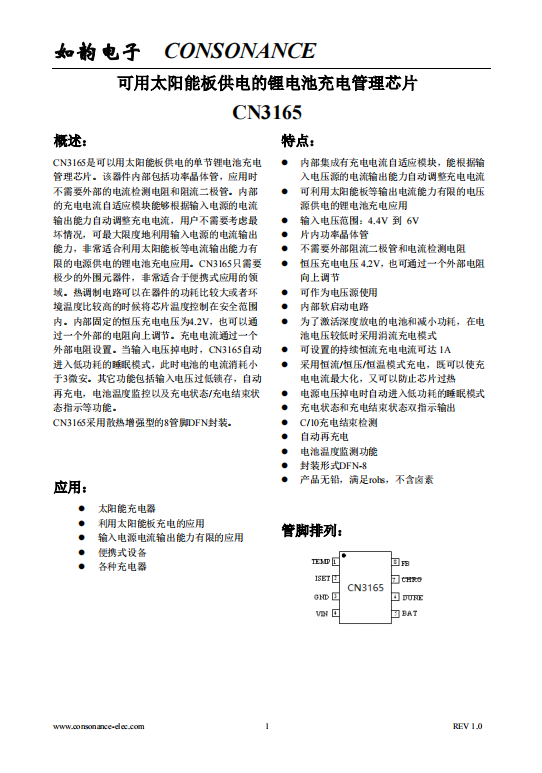

CN3165：高效太陽能板供電鋰電池自適應充電管理芯片

產品參數

主要功能：可以用太陽能板供電的單節鋰電池充電管理芯片

工作模式：線性

電池種類：鋰離子電池

電池數量：1

輸入電壓：4.4V-6V

輸出電壓范圍：0V-4.2V

最大充電電流：1A

最大輸出電流：1A

工作電流：500uA

太陽能供電：是

熱調制：是

封裝形式：DFN8

芯片使能：否

內置功率管：是

概述：

CN3165是可以用太陽能板供電的單節鋰電池充電管理芯片。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。內部的充電電流自適應模塊能夠根據輸入電源的電流輸出能力自動調整充電電流，用戶不需要考慮最壞情況，可最大限度地利用輸入電源的電流輸出能力，非常適合利用太陽能板等電流輸出能力有限的電源供電的鋰電池充電應用。CN3165只需要極少的外圍元器件，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。內部固定的恒壓充電電壓為4.2V，也可以通過一個外部的電阻向上調節。充電電流通過一個外部電阻設置。當輸入電壓掉電時，CN3165自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，電池溫度監控以及充電狀態/充電結束狀態指示等功能。

CN3165采用散熱增強型的8管腳DFN封裝。

應用：

l  太陽能充電器

l  利用太陽能板充電的應用

l  輸入電源電流輸出能力有限的應用

l  便攜式設備

l  各種充電器

特點：

l  內部集成有充電電流自適應模塊，能根據輸入電壓源的電流輸出能力自動調整充電電流

l  可利用太陽能板等輸出電流能力有限的電壓源供電的鋰電池充電應用

l  輸入電壓范圍：4.4V 到 6V

l  片內功率晶體管

l  不需要外部阻流二極管和電流檢測電阻

l  恒壓充電電壓4.2V，也可通過一個外部電阻向上調節

l  可作為電壓源使用

l  內部軟啟動電路

l  為了激活深度放電的電池和減小功耗，在電池電壓較低時采用涓流充電模式

l  可設置的持續恒流充電電流可達1A

l  采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱

l  電源電壓掉電時自動進入低功耗的睡眠模式

l  充電狀態和充電結束狀態雙指示輸出

l  C/10充電結束檢測

l  自動再充電

l  電池溫度監測功能

l  封裝形式DFN-8

l  產品無鉛，滿足rohs，不含鹵素
