CN3300：寬電壓PFM升壓型電池充電控制集成電路，簡化電路設計
詳情
產品參數
主要功能：PFM升壓型電池充電控制集成電路
工作模式：開關式
電池種類：鋰電池，磷酸鐵鋰電池
電池數量：多節
輸出電壓范圍：大于5V
輸入電壓范圍：4V-28V
工作電流：515uA
太陽能供電：否
熱調制：否
封裝形式：SOT23-6
最大輸出功率：25W
開關頻率：最高1MHz
內置功率管：否

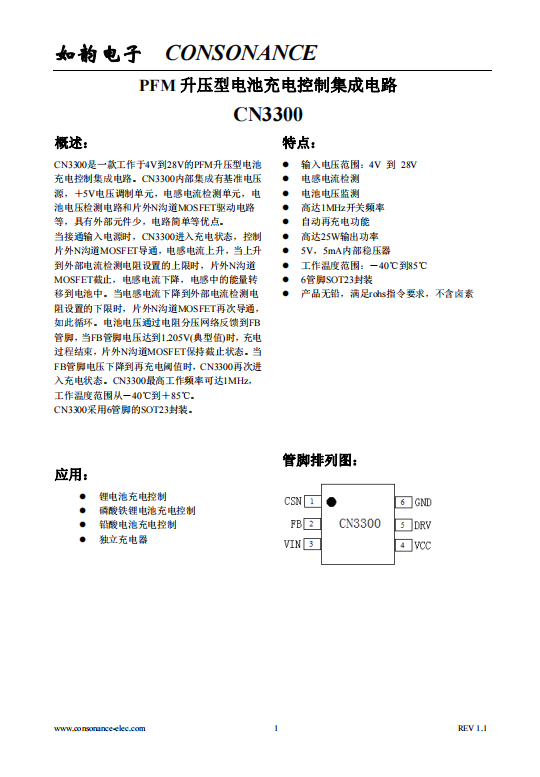

概述：
CN3300是一款工作于4V到28V的PFM升壓型電池充電控制集成電路。 CN3300內部集成有基準電壓源，＋5V電壓調制單元，電感電流檢測單元，電池電壓檢測電路和片外N溝道MOSFET驅動電路等，具有外部元件少，電路簡單等優點。
當接通輸入電源時，CN3300進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。電池電壓通過電阻分壓網絡反饋到FB管腳，當FB管腳電壓達到1.205V(典型值)時，充電過程結束，片外N溝道MOSFET保持截止狀態。當FB管腳電壓下降到再充電閾值時，CN3300再次進入充電狀態。CN3300最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。
CN3300采用6管腳的SOT23封裝。
應用：
l 鋰電池充電控制
l 磷酸鐵鋰電池充電控制
l 鉛酸電池充電控制
l 獨立充電器
特點：
l 輸入電壓范圍：4V 到 28V
l 電感電流檢測
l 電池電壓監測
l 高達1MHz開關頻率
l 自動再充電功能
l 高達25W輸出功率
l 5V，5mA內部穩壓器
l 工作溫度范圍：－40℃到85℃
l 6管腳SOT23封裝
l 產品無鉛，滿足rohs指令要求，不含鹵素
