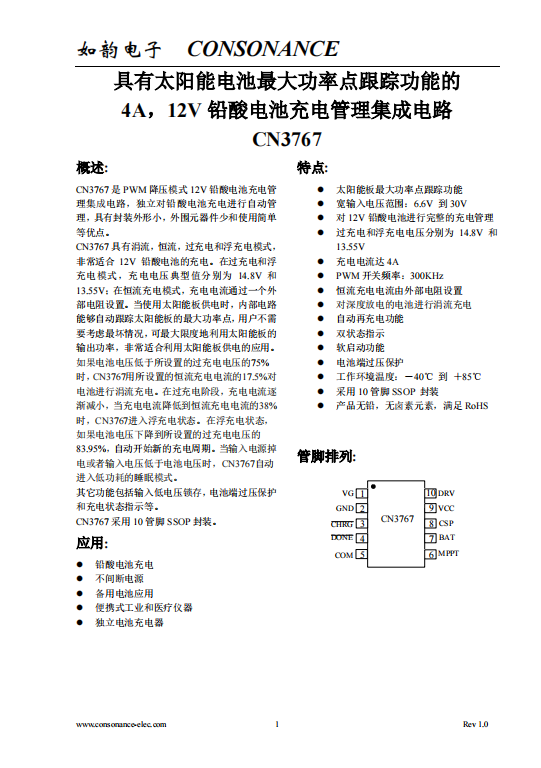

CN3767：高效PWM降壓模式12V鉛酸電池充電管理器，支持太陽能板最大功率點跟蹤
詳情
產品參數
主要功能：具有太陽能電池最大功率點跟蹤功能的 4A，12V鉛酸電池充電管理集成電路
工作模式：開關式
電池種類：鉛酸電池
電池?cái)?shù)量：6節（12V）
輸出電壓范圍：0V-14.8V
輸入電壓范圍：6.6V-30V
最大充電電流：4A
工作電流：1mA
太陽能供電：是
熱調制：否
封裝形式：SSOP10
開關頻率：315kHz
內置功率管：否
概述:
CN3767是PWM降壓模式12V鉛酸電池充電管理集成電路，獨立對鉛酸電池充電進行自動管理，具有封裝外形小，外圍元器件少和使用簡單等優點。
CN3767具有涓流，恒流，過充電和浮充電模式，非常適合12V鉛酸電池的充電。在過充電和浮充電模式，充電電壓典型值分別為14.8V和13.55V；在恒流充電模式，充電電流通過一個外部電阻設置。當使用太陽能板供電時，內部電路能夠自動跟蹤太陽能板的最大功率點，用戶不需要考慮最壞情況，可最大限度地利用太陽能板的輸出功率，非常適合利用太陽能板供電的應用。
如果電池電壓低于所設置的過充電電壓的75%時，CN3767用所設置的恒流充電電流的17.5%對電池進行涓流充電。在過充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的38%時，CN3767進入浮充電狀態。在浮充電狀態，如果電池電壓下降到所設置的過充電電壓的83.95%，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3767自動進入低功耗的睡眠模式。
其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。
CN3767采用10管腳SSOP封裝。
應用:
l 鉛酸電池充電
l 不間斷電源
l 備用電池應用
l 便攜式工業和醫療儀器
l 獨立電池充電器
特點:
l 太陽能板最大功率點跟蹤功能
l 寬輸入電壓范圍：6.6V 到30V
l 對12V鉛酸電池進行完整的充電管理
l 過充電和浮充電電壓分別為14.8V和13.55V
l 充電電流達4A
l PWM開關頻率：300KHz
l 恒流充電電流由外部電阻設置
l 對深度放電的電池進行涓流充電
l 自動再充電功能
l 雙狀態指示
l 軟啟動功能
l 電池端過壓保護
l 工作環境溫度：－40℃ 到 ＋85℃
l 采用10管腳SSOP 封裝
l 產品無鉛，無鹵素元素，滿足RoHS
