CN3305：PFM升壓型多節鋰電池充電控制IC，恒流準恒壓，高效精簡
詳情
產品參數
主要功能：一款工作于2.7V到6.5V的PFM升壓型多節電池充電控制集成電路
工作模式：開關式
電池種類：鋰離子電池
電池數量：2-4
輸出電壓范圍：0-18V
輸入電壓范圍：2.7V-6.5V
工作電流：280uA
太陽能供電：是
熱調制：否
封裝形式：SOP8
最大輸出功率：35W
內置功率管：否

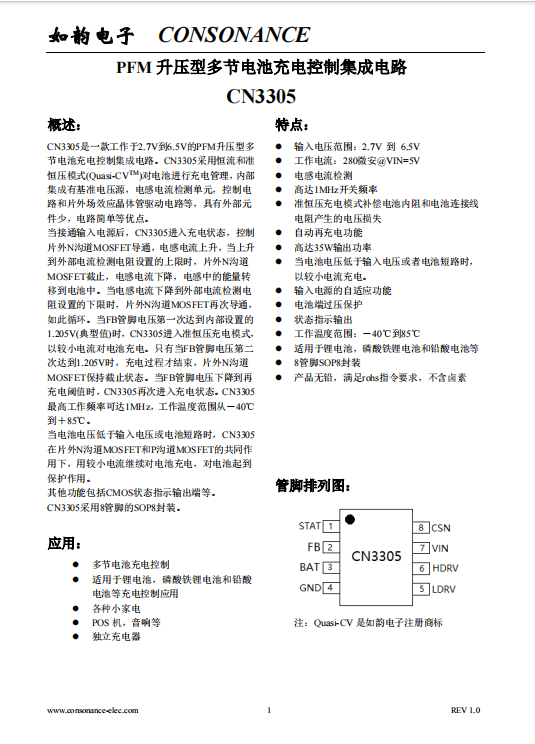

概述：
CN3305是一款工作于2.7V到6.5V的PFM升壓型多節電池充電控制集成電路。 CN3305采用恒流和準恒壓模式(Quasi-CVTM)對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，控制電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。
當接通輸入電源后，CN3305進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當FB管腳電壓第一次達到內部設置的1.205V(典型值)時，CN3305進入準恒壓充電模式，以較小電流對電池充電。只有當FB管腳電壓第二次達到1.205V時，充電過程才結束，片外N溝道MOSFET保持截止狀態。當FB管腳電壓下降到再充電閾值時，CN3305再次進入充電狀態。CN3305最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。
當電池電壓低于輸入電壓或電池短路時，CN3305在片外N溝道MOSFET和P溝道MOSFET的共同作用下，用較小電流繼續對電池充電，對電池起到保護作用。
其他功能包括CMOS狀態指示輸出端等。
CN3305采用8管腳的SOP8封裝。
應用：
l 多節電池充電控制
l 適用于鋰電池，磷酸鐵鋰電池和鉛酸電池等充電控制應用
l 各種小家電
l POS機，音響等
l 獨立充電器
特點：
l 輸入電壓范圍：2.7V 到 6.5V
l 工作電流：280微安@VIN=5V
l 電感電流檢測
l 高達1MHz開關頻率
l 準恒壓充電模式補償電池內阻和電池連接線電阻產生的電壓損失
l 自動再充電功能
l 高達35W輸出功率
l 當電池電壓低于輸入電壓或者電池短路時，以較小電流充電。
l 輸入電源的自適應功能
l 電池端過壓保護
l 狀態指示輸出
l 工作溫度范圍：－40℃到85℃
l 適用于鋰電池，磷酸鐵鋰電池和鉛酸電池等
l 8管腳SOP8封裝
l 產品無鉛，滿足rohs指令要求，不含鹵素
