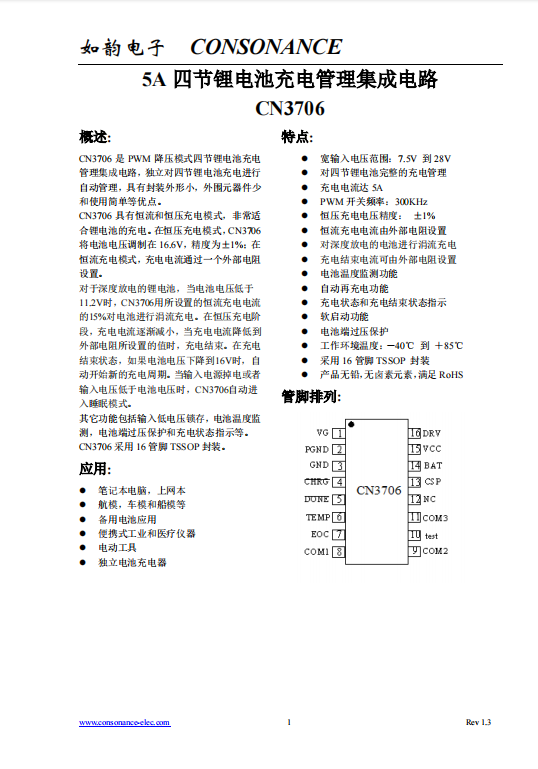

CN3706：高效PWM降壓型四節鋰電池充電管理集成電路

產品參數

主要功能：5A四節鋰電池充電管理集成電路

工作模式：開關式

電池種類：鋰電池

電池?cái)?shù)量：4

輸出電壓范圍：0V-16.8V

輸入電壓范圍：7.5V-28V

最大充電電流：5A

工作電流：1.95mA

太陽能供電：否

熱調制：否

封裝形式：TSSOP16

開關頻率：300kHz

內置功率管：否

概述:

CN3706是PWM降壓模式四節鋰電池充電管理集成電路，獨立對四節鋰電池充電進行自動管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3706具有恒流和恒壓充電模式，非常適合鋰電池的充電。在恒壓充電模式，CN3706將電池電壓調制在16.6V，精度為±1%；在恒流充電模式，充電電流通過一個外部電阻設置。

對于深度放電的鋰電池，當電池電壓低于11.2V時，CN3706用所設置的恒流充電電流的15%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到外部電阻所設置的值時，充電結束。在充電結束狀態，如果電池電壓下降到16V時，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3706自動進入睡眠模式。

其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。

CN3706采用16管腳TSSOP封裝。

應用:

l  筆記本電腦，上網本

l  航模，車模和船模等

l  備用電池應用

l  便攜式工業和醫療儀器

l  電動工具

l  獨立電池充電器

特點:

l  寬輸入電壓范圍：7.5V 到28V

l  對四節鋰電池完整的充電管理

l  充電電流達5A

l  PWM開關頻率：300KHz

l  恒壓充電電壓精度： ±1%

l  恒流充電電流由外部電阻設置

l  對深度放電的電池進行涓流充電

l  充電結束電流可由外部電阻設置

l  電池溫度監測功能

l  自動再充電功能

l  充電狀態和充電結束狀態指示

l  軟啟動功能

l  電池端過壓保護

l  工作環境溫度：－40℃ 到 ＋85℃

l  采用16管腳TSSOP 封裝

l  產品無鉛，無鹵素元素，滿足RoHS
