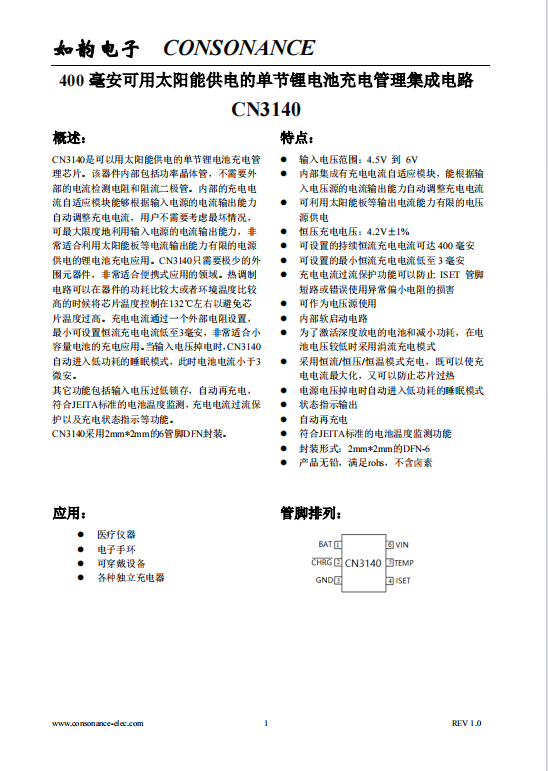

CN3140：高效太陽能供電單節鋰電池充電管理芯片

產品參數

主要功能：400毫安可用太陽能供電的單節鋰電池充電管理集成電路

工作模式：線性

電池種類：鋰離子電池

電池?cái)?shù)量：1

輸入電壓：4.5V-6V

輸出電壓范圍：0V-4.2V

最大充電電流：400mA

最大輸出電流：400mA

工作電流：390uA

太陽能供電：是

熱調制：是

封裝形式：DFN6（2mm*2mm）

芯片使能：否

內置功率管：是

概述：

CN3140是可以用太陽能供電的單節鋰電池充電管理芯片。該器件內部包括功率晶體管，不需要外部的電流檢測電阻和阻流二極管。內部的充電電流自適應模塊能夠根據輸入電源的電流輸出能力自動調整充電電流，用戶不需要考慮最壞情況，可最大限度地利用輸入電源的電流輸出能力，非常適合利用太陽能板等電流輸出能力有限的電源供電的鋰電池充電應用。CN3140只需要極少的外圍元器件，非常適合便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃?32℃左右以避免芯片溫度過高。充電電流通過一個外部電阻設置，最小可設置恒流充電電流低至3毫安，非常適合小容量電池的充電應用。當輸入電壓掉電時，CN3140自動進入低功耗的睡眠模式，此時電池電流小于3微安。

其它功能包括輸入電壓過低鎖存，自動再充電，符合JEITA標準的電池溫度監測，充電電流過流保護以及充電狀態指示等功能。

CN3140采用2mm*2mm的6管腳DFN封裝。

應用：

l  醫療儀器

l  電子手環

l  可穿戴設備

l  各種獨立充電器

特點：

l  輸入電壓范圍：4.5V 到 6V

l  內部集成有充電電流自適應模塊，能根據輸入電壓源的電流輸出能力自動調整充電電流

l  可利用太陽能板等輸出電流能力有限的電壓源供電

l  恒壓充電電壓：4.2V±1%

l  可設置的持續恒流充電電流可達400毫安

l  可設置的最小恒流充電電流低至3毫安

l  充電電流過流保護功能可以防止ISET管腳短路或錯誤使用異常偏小電阻的損害

l  可作為電壓源使用

l  內部軟啟動電路

l  為了激活深度放電的電池和減小功耗，在電池電壓較低時采用涓流充電模式

l  采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱

l  電源電壓掉電時自動進入低功耗的睡眠模式

l  狀態指示輸出

l  自動再充電

l  符合JEITA標準的電池溫度監測功能

l  封裝形式：2mm*2mm的DFN-6

l  產品無鉛，滿足rohs，不含鹵素
