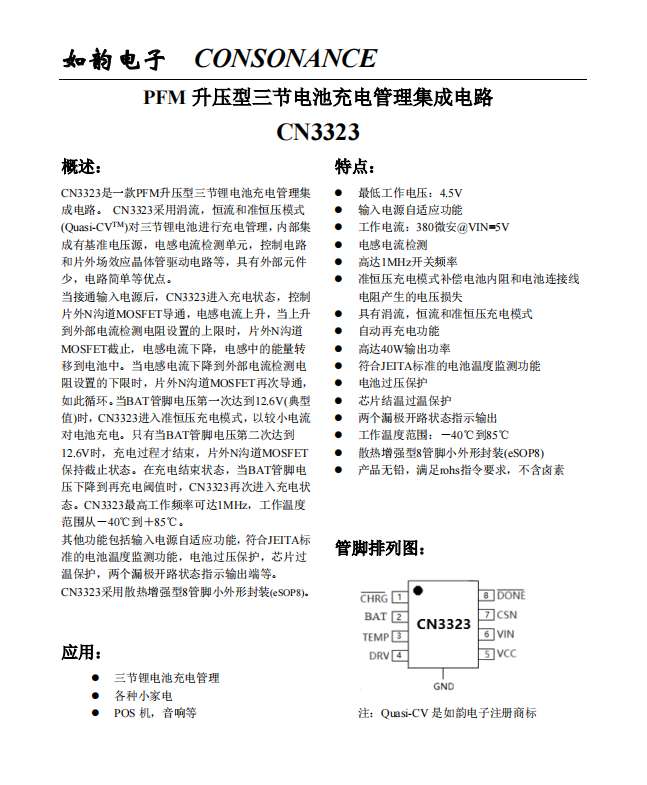

CN3323：精簡高效的PFM升壓型三節鋰電池充電管理集成電路
詳情
產品參數
主要功能：PFM升壓型三節鋰電池充電控制集成電路
工作模式：開關式
電池種類：鋰離子電池
電池數量：3
輸出電壓范圍：0-12.6V
輸入電壓范圍：≥4.5V
工作電流：380uA
太陽能供電：否
熱調制：是
封裝形式：eSOP8
最大輸出功率：40W
內置功率管：否
概述：
CN3323是一款PFM升壓型三節鋰電池充電管理集成電路。 CN3323采用涓流，恒流和準恒壓模式(Quasi-CVTM)對三節鋰電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，控制電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。
當接通輸入電源后，CN3323進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當BAT管腳電壓第一次達到12.6V(典型值)時，CN3323進入準恒壓充電模式，以較小電流對電池充電。只有當BAT管腳電壓第二次達到12.6V時，充電過程才結束，片外N溝道MOSFET保持截止狀態。在充電結束狀態，當BAT管腳電壓下降到再充電閾值時，CN3323再次進入充電狀態。CN3323最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。
其他功能包括輸入電源自適應功能，符合JEITA標準的電池溫度監測功能，電池過壓保護，芯片過溫保護，兩個漏極開路狀態指示輸出端等。
CN3323采用散熱增強型8管腳小外形封裝(eSOP8)。
應用：
l 三節鋰電池充電管理
l 各種小家電
l POS機，音響等
特點：
l 最低工作電壓：4.5V
l 輸入電源自適應功能
l 工作電流：380微安@VIN=5V
l 電感電流檢測
l 高達1MHz開關頻率
l 準恒壓充電模式補償電池內阻和電池連接線電阻產生的電壓損失
l 具有涓流，恒流和準恒壓充電模式
l 自動再充電功能
l 高達40W輸出功率
l 符合JEITA標準的電池溫度監測功能
l 電池過壓保護
l 芯片結溫過溫保護
l 兩個漏極開路狀態指示輸出
l 工作溫度范圍：－40℃到85℃
l 散熱增強型8管腳小外形封裝(eSOP8)
l 產品無鉛，滿足rohs指令要求，不含鹵素
