CN803/809/810系列：高效微處理器復位電路，無外圍器件需求
詳情
產品參數
主要功能：用來監測電源電壓或電池電壓的微處理器復位電路
輸出類型：漏極開路輸出
輸出電壓范圍：1.15V-5.5V
輸入電壓范圍：1.15V-5.5V
工作電流：3V時典型值3.2μA
封裝形式：SOT23-3
延時：240ms
復位閾值：低復位，2.63V
看門狗：否

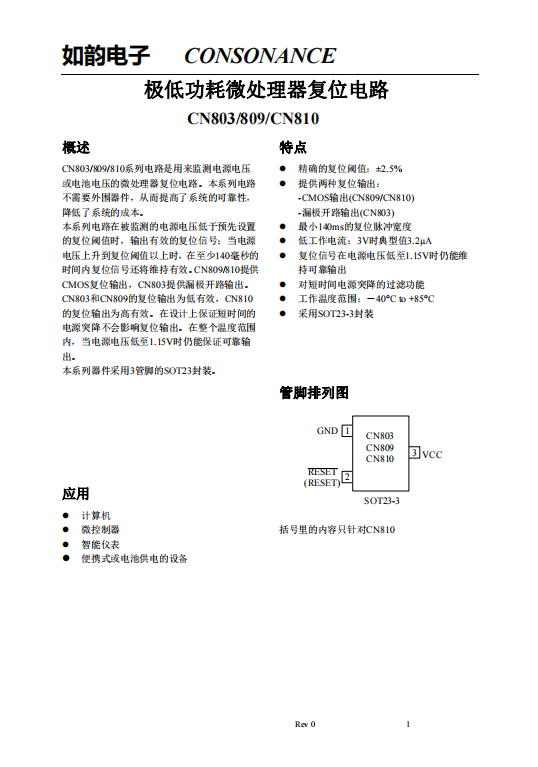

概述
CN803/809/810系列電路是用來監測電源電壓或電池電壓的微處理器復位電路。本系列電路不需要外圍器件，從而提高了系統的可靠性，降低了系統的成本。
本系列電路在被監測的電源電壓低于預先設置的復位閾值時，輸出有效的復位信號；當電源電壓上升到復位閾值以上時，在至少140毫秒的時間內復位信號還將維持有效。CN809/810提供CMOS復位輸出，CN803提供漏極開路輸出。CN803和CN809的復位輸出為低有效，CN810的復位輸出為高有效。在設計上保證短時間的電源突降不會影響復位輸出。在整個溫度范圍內，當電源電壓低至1.15V時仍能保證可靠輸出。
本系列器件采用3管腳的SOT23封裝。
應用
l 計算機
l 微控制器
l 智能儀表
l 便攜式或電池供電的設備
特點
l 精確的復位閾值：±2.5%
l 提供兩種復位輸出：
-CMOS輸出(CN809/CN810)
-漏極開路輸出(CN803)
l 最小140ms的復位脈沖寬度
l 低工作電流：3V時典型值3.2μA
l 復位信號在電源電壓低至1.15V時仍能維持可靠輸出
l 對短時間電源突降的過濾功能
l 工作溫度范圍：－40°C to +85°C
l 采用SOT23-3封裝
