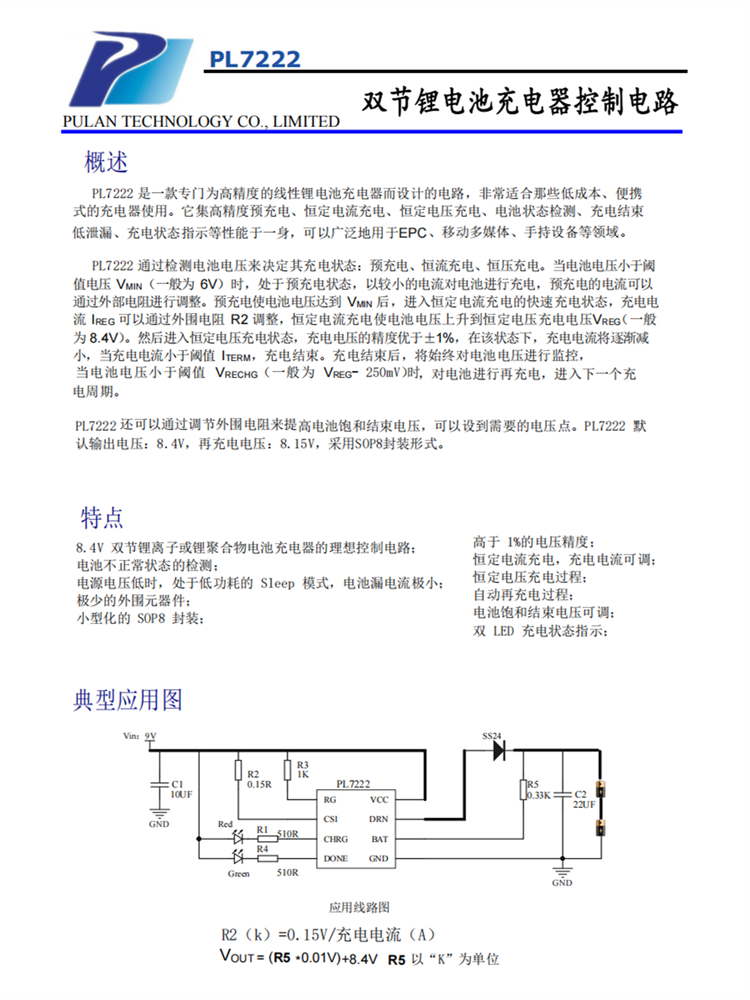

PL7222 SOP8封裝 雙節鋰電池充電器控制電路
詳情
概述
PL7222 是一款專門為高精度的線性鋰電池充電器而設計的電路,非常適合那些低成本、便攜式的充電器使用。它集高精度預充電、恒定電流充電、恒定電壓充電、電池狀態檢測、充電結束低泄漏、充電狀態指示等性能于一身,可以廣泛地用于EPC、移動多媒體、手持設備等領域。

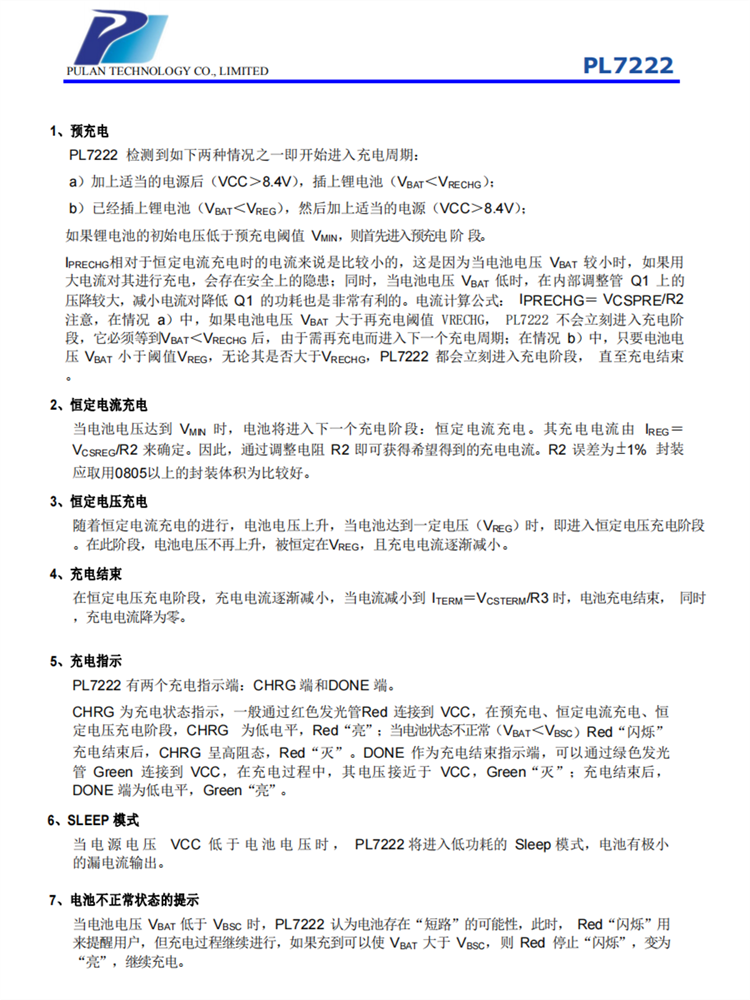

PL7222 通過檢測電池電壓來決定其充電狀態:預充電、恒流充電、恒壓充電。當電池電壓小于閾值電壓 VMIN(一般為 6V)時,處于預充電狀態,以較小的電流對電池進行充電,預充電的電流可以通過外部電阻進行調整。預充電使電池電壓達到 VMIN 后,進入恒定電流充電的快速充電狀態,充電電流 IREG 可以通過外圍電阻 R2 調整,恒定電流充電使電池電壓上升到恒定電壓充電電壓VREG(一般為 8.4V)。然后進入恒定電壓充電狀態,充電電壓的精度優于±1%,在該狀態下,充電電流將逐漸減小,當充電電流小于閾值 ITERM,充電結束。充電結束后,將始終對電池電壓進行監控,當電池電壓小于閾值 VRECHG(一般為 VREG- 250mV)時,對電池進行再充電,進入下一個充
電周期。
PL7222 還可以通過調節外圍電阻來提高電池飽和結束電壓,可以設到需要的電壓點。PL7222 默認輸出電壓:8.4V,再充電電壓:8.15V,采用SOP8封裝形式。
特點
8.4V 雙節鋰離子或鋰聚合物電池充電器的理想控制電路;
電池不正常狀態的檢測;
電源電壓低時,處于低功耗的 Sleep 模式,電池漏電流極小;
極少的外圍元器件;
小型化的 SOP8 封裝;
高于 1%的電壓精度;
恒定電流充電,充電電流可調;
恒定電壓充電過程;
自動再充電過程;
電池飽和結束電壓可調;
PL7222 是一款專門為高精度的線性鋰電池充電器而設計的電路,非常適合那些低成本、便攜式的充電器使用。它集高精度預充電、恒定電流充電、恒定電壓充電、電池狀態檢測、充電結束低泄漏、充電狀態指示等性能于一身,可以廣泛地用于EPC、移動多媒體、手持設備等領域。
PL7222 通過檢測電池電壓來決定其充電狀態:預充電、恒流充電、恒壓充電。當電池電壓小于閾值電壓 VMIN(一般為 6V)時,處于預充電狀態,以較小的電流對電池進行充電,預充電的電流可以通過外部電阻進行調整。預充電使電池電壓達到 VMIN 后,進入恒定電流充電的快速充電狀態,充電電流 IREG 可以通過外圍電阻 R2 調整,恒定電流充電使電池電壓上升到恒定電壓充電電壓VREG(一般為 8.4V)。然后進入恒定電壓充電狀態,充電電壓的精度優于±1%,在該狀態下,充電電流將逐漸減小,當充電電流小于閾值 ITERM,充電結束。充電結束后,將始終對電池電壓進行監控,當電池電壓小于閾值 VRECHG(一般為 VREG- 250mV)時,對電池進行再充電,進入下一個充
電周期。
PL7222 還可以通過調節外圍電阻來提高電池飽和結束電壓,可以設到需要的電壓點。PL7222 默認輸出電壓:8.4V,再充電電壓:8.15V,采用SOP8封裝形式。
特點
8.4V 雙節鋰離子或鋰聚合物電池充電器的理想控制電路;
電池不正常狀態的檢測;
電源電壓低時,處于低功耗的 Sleep 模式,電池漏電流極小;
極少的外圍元器件;
小型化的 SOP8 封裝;
高于 1%的電壓精度;
恒定電流充電,充電電流可調;
恒定電壓充電過程;
自動再充電過程;
電池飽和結束電壓可調;
雙 LED 充電狀態指示;
