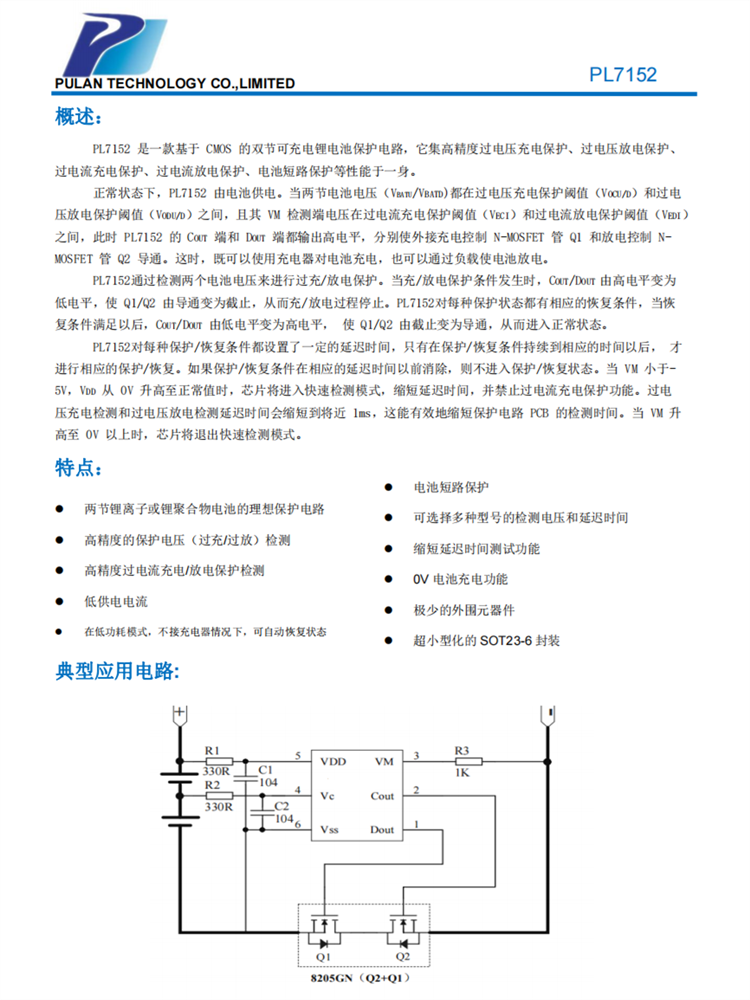

PL7152 雙節可充電鋰電池保護電路
詳情
概述
PL7152 是一款基于 CMOS 的雙節可充電鋰電池保護電路,它集高精度過電壓充電保護、過電壓放電保護、過電流充電保護、過電流放電保護、電池短路保護等性能于一身。
正常狀態下,PL7152 由電池供電。當兩節電池電壓(VBATU/VBATD)都在過電壓充電保護閾值(VOCU/D)和過電壓放電保護閾值(VODU/D)之間,且其 VM 檢測端電壓在過電流充電保護閾值(VECI)和過電流放電保護閾值(VEDI)之間,此時 PL7152 的 COUT 端和 DOUT 端都輸出高電平,分別使外接充電控制 N-MOSFET 管Q1 和放電控制 N MOSFET 管 Q2 導通。這時,既可以使用充電器對電池充電,也可以通過負載使電池放電。
PL7152通過檢測兩個電池電壓來進行過充/放電保護。當充/放電保護條件發生時,COUT/DOUT 由高電平變為低電平,使 Q1/Q2 由導通變為截止,從而充/放電過程停止。PL7152對每種保護狀態都有相應的恢復條件,當恢復條件滿足以后,COUT/DOUT 由低電平變為高電平, 使 Q1/Q2 由截止變為導通,從而進入正常狀態。
PL7152對每種保護/恢復條件都設置了一定的延遲時間,只有在保護/恢復條件持續到相應的時間以后, 才進行相應的保護/恢復。如果保護/恢復條件在相應的延遲時間以前消除,則不進入保護/恢復狀態。當 VM 小于-5V,VDD 從 0V 升高至正常值時,芯片將進入快速檢測模式,縮短延遲時間,并禁止過電流充電保護功能。過電壓充電檢測和過電壓放電檢測延遲時間會縮短到將近 1ms,這能有效地縮短保護電路 PCB 的檢測時間。當 VM 升高至 0V 以上時,芯片將退出快速檢測模式。
特點
? 兩節鋰離子或鋰聚合物電池的理想保護電路
? 高精度的保護電壓(過充/過放)檢測
? 高精度過電流充電/放電保護檢測
? 低供電電流
? 在低功耗模式,不接充電器情況下,可自動恢復狀態
? 電池短路保護
? 可選擇多種型號的檢測電壓和延遲時間
? 縮短延遲時間測試功能
? 0V 電池充電功能
? 極少的外圍元器件
PL7152 是一款基于 CMOS 的雙節可充電鋰電池保護電路,它集高精度過電壓充電保護、過電壓放電保護、過電流充電保護、過電流放電保護、電池短路保護等性能于一身。
正常狀態下,PL7152 由電池供電。當兩節電池電壓(VBATU/VBATD)都在過電壓充電保護閾值(VOCU/D)和過電壓放電保護閾值(VODU/D)之間,且其 VM 檢測端電壓在過電流充電保護閾值(VECI)和過電流放電保護閾值(VEDI)之間,此時 PL7152 的 COUT 端和 DOUT 端都輸出高電平,分別使外接充電控制 N-MOSFET 管Q1 和放電控制 N MOSFET 管 Q2 導通。這時,既可以使用充電器對電池充電,也可以通過負載使電池放電。
PL7152通過檢測兩個電池電壓來進行過充/放電保護。當充/放電保護條件發生時,COUT/DOUT 由高電平變為低電平,使 Q1/Q2 由導通變為截止,從而充/放電過程停止。PL7152對每種保護狀態都有相應的恢復條件,當恢復條件滿足以后,COUT/DOUT 由低電平變為高電平, 使 Q1/Q2 由截止變為導通,從而進入正常狀態。
PL7152對每種保護/恢復條件都設置了一定的延遲時間,只有在保護/恢復條件持續到相應的時間以后, 才進行相應的保護/恢復。如果保護/恢復條件在相應的延遲時間以前消除,則不進入保護/恢復狀態。當 VM 小于-5V,VDD 從 0V 升高至正常值時,芯片將進入快速檢測模式,縮短延遲時間,并禁止過電流充電保護功能。過電壓充電檢測和過電壓放電檢測延遲時間會縮短到將近 1ms,這能有效地縮短保護電路 PCB 的檢測時間。當 VM 升高至 0V 以上時,芯片將退出快速檢測模式。
特點
? 兩節鋰離子或鋰聚合物電池的理想保護電路
? 高精度的保護電壓(過充/過放)檢測
? 高精度過電流充電/放電保護檢測
? 低供電電流
? 在低功耗模式,不接充電器情況下,可自動恢復狀態
? 電池短路保護
? 可選擇多種型號的檢測電壓和延遲時間
? 縮短延遲時間測試功能
? 0V 電池充電功能
? 極少的外圍元器件
? 超小型化的 SOT23-6 封裝
