方案系列—雙節/兩節鋰電池串聯充電IC和保護IC
雙節鋰電池串聯管理系列選型表:
型號 |
封裝 |
功能 |
PL7022B |
SOT23-6 |
雙節4.2V鋰電池串聯保護電路 |
PL7022 |
SOT23-6 |
雙節4.35V鋰電池串聯保護電路 |
PL7501C |
ESOP8 |
升壓型雙節鋰電池串聯充電電路(VIN:5V) |
PL7222 |
ESOP8 |
降壓型雙節鋰電池串聯充電電路(VIN:9V) |
詳情
兩節雙節鋰電池串聯充電 IC 和保護 IC
在日常的設計,應用中,單節鋰電池,或者多節鋰電池并聯是最普遍的方式了,因為在
IC 選型和設計上比較容易或者多樣化。
當兩節/雙節鋰電池串聯應用時,就要用到另外的雙節/兩節鋰電池保護 IC 和充電 IC。

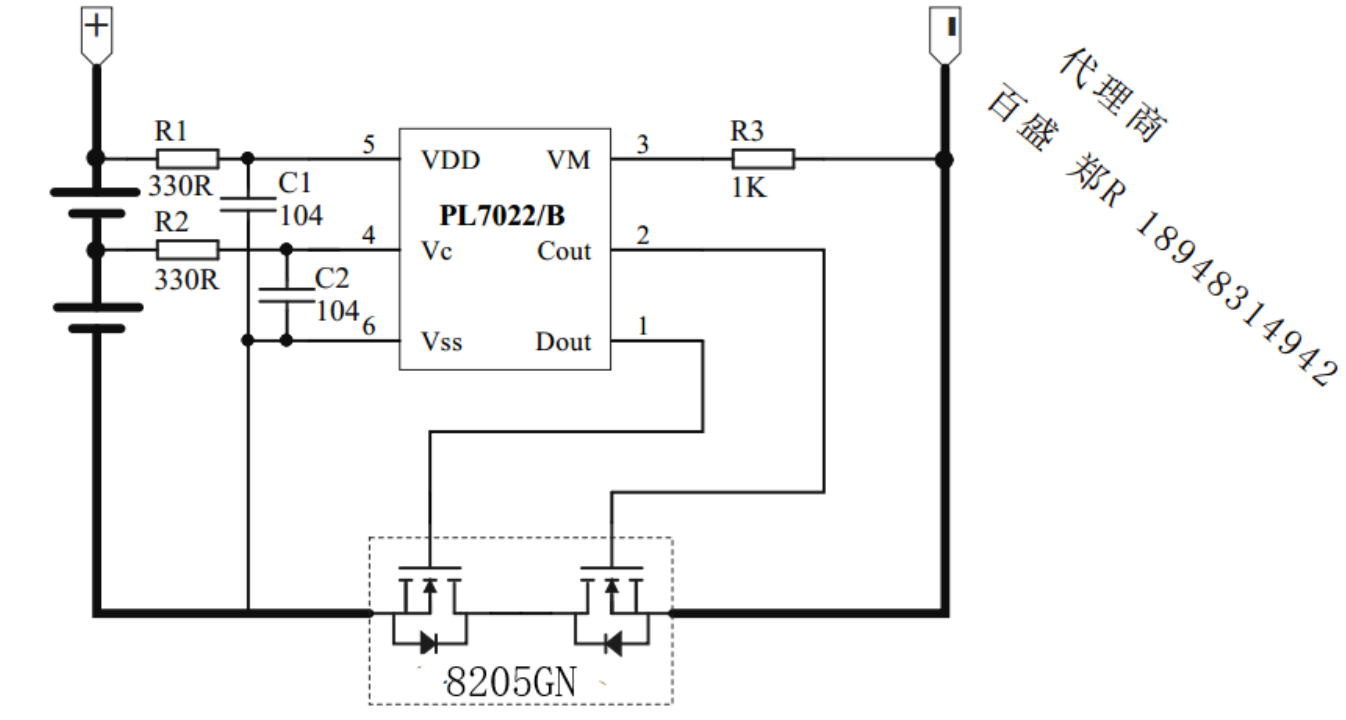

雙節/兩節鋰電池串聯保護芯片和 IC 電路:

PL7022 屬于由兩個 3.8V/4.35V 的高壓鋰電池串聯的保護板芯片或保護電路;
PL7022B 屬于由兩個 3.7V/4.2V 的普通鋰電池串聯的保護板芯片或保護電路。
雙節/兩節鋰電池串聯充電芯片和與 PL7022B 搭配電路:

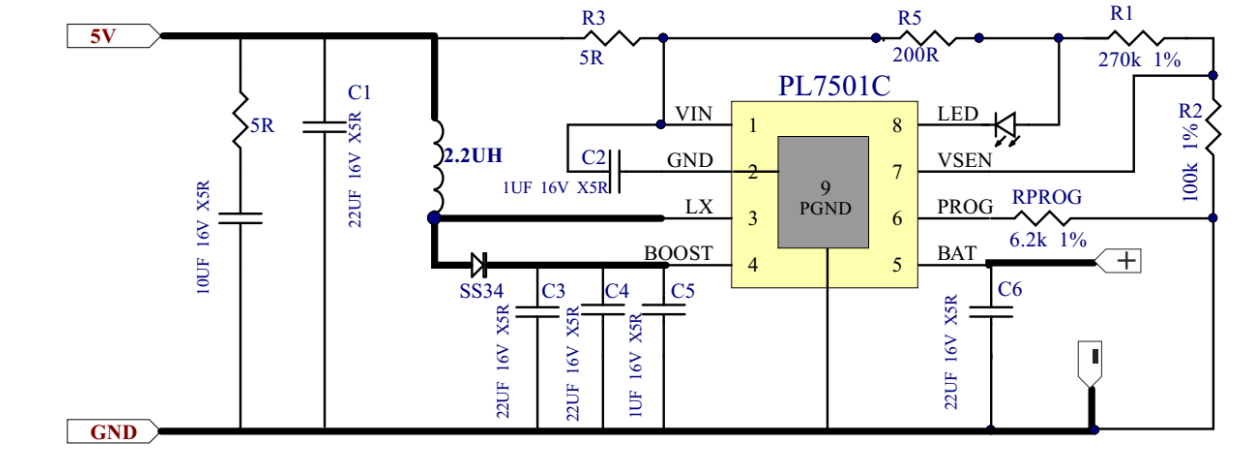

USB: 5V 輸入,給兩節串聯的鋰電池升壓充電芯片-PL7501C
與 PL7022B 兩節串聯的鋰電池保護芯片,組合電路如下:

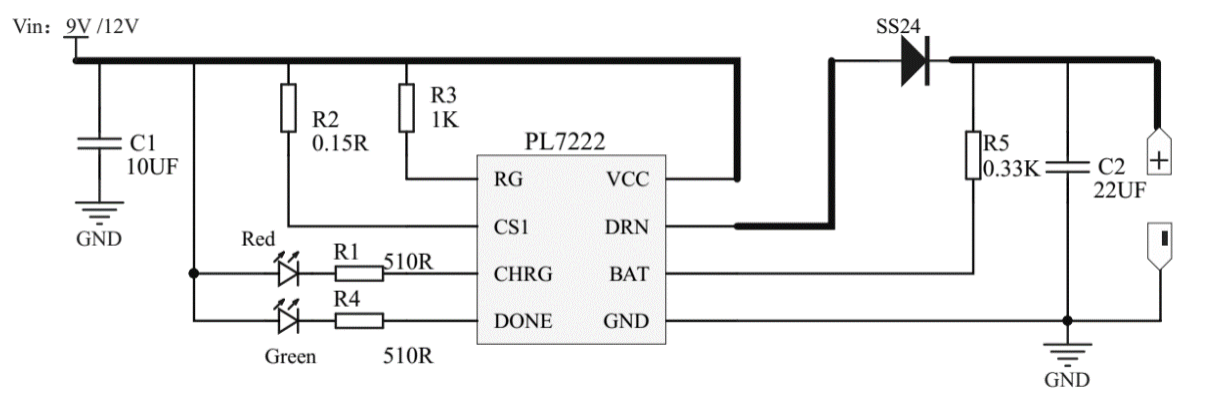

DC : 9V,12V 輸入,給兩節串聯的鋰電池充電芯片-PL7222
與 PL7022B 兩節串聯的鋰電池保護芯片,組合電路如下:
