NS6322固定5V輸出車充IC，2.4A可調輸出電流
詳情
NS6322 是支持高電壓輸入的同步降壓電源管理芯片， 在 4~30V 的寬輸入電壓范圍內可實現 2.4A的連續電流輸出。 NS6322 具有優秀的恒壓/恒流CC/CV)特性。 NS6322 采用電流模式的環路控制原理， 實現了快速的動態響應。 NS6322 工作開關頻率為 130kHz， 具有良好的 EMI 特性。另外， 芯片包含多重保護功能： 過溫保護， 輸出短路保護和輸入欠壓/過壓保護等。NS6322 采用 SOP8 的標準封裝 。
特性
? 寬輸入電壓范圍： 4V 至 30V
? 效率可高達 92%以上
? 超高恒流精度： ±5%
? 恒壓精度： ±5%
? 無需外部補償
? 開關頻率： 130kHz
? 輸入欠壓/過壓、 輸出短路和過熱保護
? SOP-8 封裝
? 輸出電流： 2.4A
應用范圍
? 車載充電器/適配器
? 線性調節前置穩壓器
? 分布式供電系統
? 電池充電器

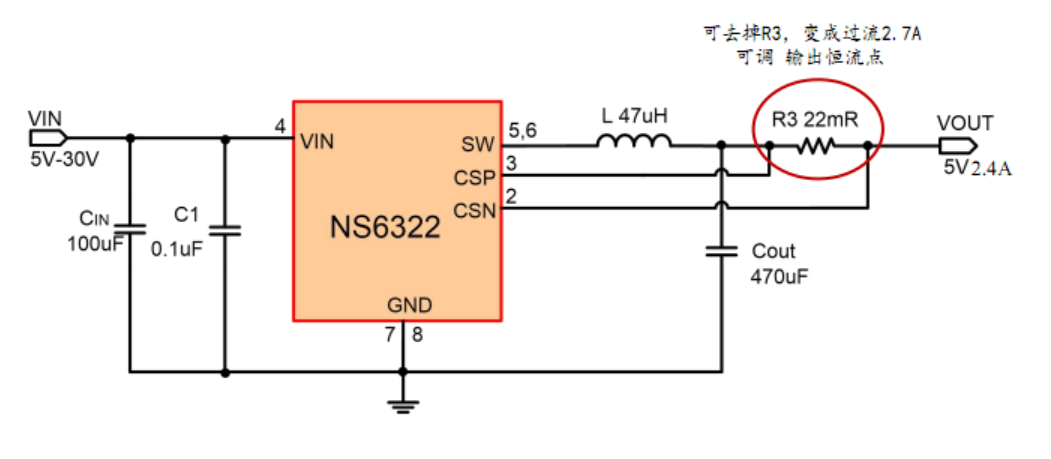

NS6322輸出恒流點可由連接到 CSN 和 CSP 管腳之前的電阻來設定， 分壓電阻精度應≤1%。 Rsense 電阻值由下述
公式確定： 60mV / I=R
PCB 布局建議
PCB 布局應遵循如下規則以確保芯片的正常工作。
1.功率線包括地線， SW 線和 VIN 線應該盡量做到短、 直和寬。
2.輸入電容應盡可能靠近芯片管腳（VIN 和 GND）。
3.功率開關節點通常是高頻電壓幅值方波， 所以應保持較小鋪銅面積， 且模擬元件應遠離功率開關節點
區域以防止摻雜電容噪音。
4.所有模擬地應連接到同一個節點， 然后將該節點連接到輸出電容后面的功率地， 做到一點接地
