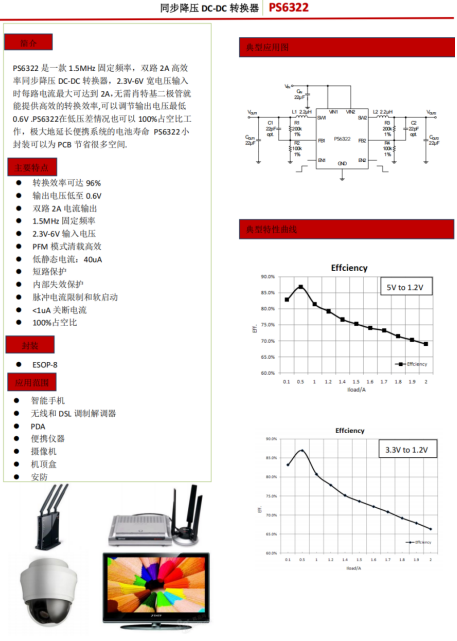

PS6322 雙路同步降壓DC-DC轉換器

PS6322 是一款 1.5MHz 固定頻率，雙路 2A 高效

率同步降壓 DC-DC 轉換器，2.3V-6V 寬電壓輸入

時每路電流最大可達到 2A，無需肖特基二極管就

能提供高效的轉換效率,可以調節輸出電壓最低

0.6V .PS6322在低壓差情況也可以 100%占空比工

作，極大地延長便攜系統的電池壽命 PS6322小

封裝可以為 PCB 節省很多空間.

主要特點

轉換效率可達 96%

輸出電壓低至 0.6V

雙路 2A 電流輸出

1.5MHz 固定頻率

2.3V-6V 輸入電壓

PFM 模式清載高效

低靜態電流：40uA

短路保護

內部失效保護

脈沖電流限制和軟啟動

<1uA 關斷電流

100%占空比

應用范圍

智能手機

無線和 DSL 調制解調器

PDA

便攜儀器

攝像機

機頂盒

安防

文案二

百盛新紀元推薦PS6322雙路 2A 高效 同步降壓 DC-DC 轉換器

百盛新紀元推薦PS6322 是一款高性能雙路同步降壓 DC-DC 轉換器，其核心設計針對便攜式電子設備的高效電源管理需求。以下從技術特性、關鍵優勢及應用場景三方面展開分析：

一、技術特性解析

高效能轉換

96%峰值效率：通過同步整流技術（無需肖特基二極管）降低導通損耗，適用于對能效敏感的電池供電設備。

雙路2A輸出：單芯片支持雙通道獨立供電，簡化多電源軌設計（如處理器核心電壓與I/O電壓分離）。

寬輸入范圍（2.3V-6V）：兼容單節/多節鋰電池（如3.7V-4.2V）及USB-PD等5V電源輸入。

靈活輸出控制

0.6V-Vin可調輸出：支持低電壓核心供電（如ARM Cortex-M系列處理器內核電壓需求）。

1.5MHz固定頻率：優化電感/電容選型，減小外圍器件體積，同時降低EMI干擾。

PFM輕載模式：動態切換脈沖頻率調制（PFM），在低負載時提升效率，延長待機時間。

保護與可靠性

100%占空比能力：在輸入輸出壓差極小時（如電池電壓接近負載電壓），仍能維持輸出穩定，避免電壓跌落。

短路/過流保護：內置脈沖電流限制及軟啟動功能，防止啟動浪涌電流損壞器件。

低靜態電流（40μA）與關斷電流（<1μA）：顯著降低待機功耗，延長電池壽命。

二、關鍵優勢總結

高集成度與小封裝：雙路設計減少芯片數量，節省PCB空間，適合緊湊型設備（如智能手表、TWS耳機）。

能效與熱管理：96%效率降低發熱，減少散熱需求，提升系統可靠性。

動態響應優化：1.5MHz高頻工作與PFM模式結合，兼顧瞬態響應與輕載效率，適應負載快速變化場景（如攝像頭模組啟動）。

全保護機制：從過流、短路到熱關斷，全方位保障系統安全，降低設計復雜度。

三、典型應用場景

便攜式消費電子

智能手機/平板電腦：為處理器、GPU、內存等模塊提供多路獨立供電，支持動態電壓調整（DVFS）。

無線耳機/智能手表：小封裝與低靜態電流延長電池續航，100%占空比適應電池電壓衰減。

通信與網絡設備

DSL/5G調制解調器：高效轉換降低功耗，滿足能效標準（如ENERGY STAR）。

機頂盒/路由器：雙路輸出支持主控芯片與無線模塊獨立供電，減少干擾。

工業與安防

便攜式儀器：寬輸入范圍適配多種電源（如電池、太陽能），高可靠性滿足戶外惡劣環境。

安防攝像頭：低輸出電壓（0.6V）支持低功耗傳感器供電，延長設備在線時間。

四、設計建議

電感選型：建議使用低DCR（直流電阻）功率電感（如10μH/1mΩ），以進一步提升效率。

布局優化：輸入/輸出電容靠近芯片引腳，減小寄生電感；散熱焊盤需充分接地。

輕載效率測試：在目標負載下驗證PFM模式切換點，確保全負載范圍效率最優。

PS6322 通過其高效能、高集成度與全面保護機制，成為便攜式設備電源設計的理想選擇，尤其適用于對空間、能效及可靠性要求嚴苛的場景。
