FP6600Q華為QC快充識別IC，代替CHY103,SC0163D
詳情
FP6600Q可以代替CHY103,SC0163D這兩個QC3.0識別IC，由于FP6600Q在功能方面比CHY103,SC0163D更強大，受到了很多客戶的喜愛和首選IC。
FP6600Q比CHY103,SC0163D多支持了：1，華為FCP快充協議； 2，蘋果智能識別充電（1A,2A,2,4A）。
FP6600Q還有個小封裝，更簡潔的型號，支持功能一樣，就是 FP6601Q
QC3.0旅充快充方案，下載鏈接：http://www.haojinhuo.cn/product/216.html
FP6600Q是高通Quick Charge 3.0/2.0（QC3.0，QC2.0）和華為海思快充（FCP）快速充電協議控制器。可自動識別充電設備類型，調整充電器的輸出電壓，使之獲得設備允許的安全最高充電電壓，在保護充電設備的前提下節省充電時間
優點：
●完全支持快速充電QC3.0，QC 2.0,華為海思快充FCP：
●A：3.6V至20V輸出電壓。
●支持USB 充電規范BC1.2。
●支持中國通信行業標準YD/T 1591-2009
●Supports USB DCP applying 2.7V on D+ line and 2.7V on D- line.
●Supports USB DCP applying 1.2V on D+ and Dlines
●支持蘋果Apple設備
●支持三星設備
●可以PIN對PIN CHY103,SC0163D
●SOT23-6無鉛封裝
FP6600Q是QC3.0，QC2.0和華為海思快充（FCP）識別芯片，功能最齊全的。在本身就支持QC3.0，QC2.0和華為海思快充（FCP）的情況下。還加了USB自動識別功能：APPLE，三星，BC1.2協議。若手機支持快速充電協議，充電器就會以快速模式充電；若手機不支持快速充電協議，F(xiàn)P6600Q能自動識別插入的手機，自動調節D+,D-電壓，使能手機自身允許的最大充電電流，給手機充電（簡單理解就是：就是相當于原裝充電器給手機充電.
FP6600Q設計指導：
理解：
1，R1=前端IC的FB腳的上拉電阻，R2=前端IC的FB腳的下拉電阻。
2，我們可以理解是FP6600Q可以智能識別出手機，來調節改變R2的阻值，
FP6600Q是與R2并聯的方式來改變R2的阻值，使得前端IC的輸出電壓改變。
3，（可以理解是FP6600Q內置了電阻，可以智能改變電阻阻值，這樣就簡單清楚多了）

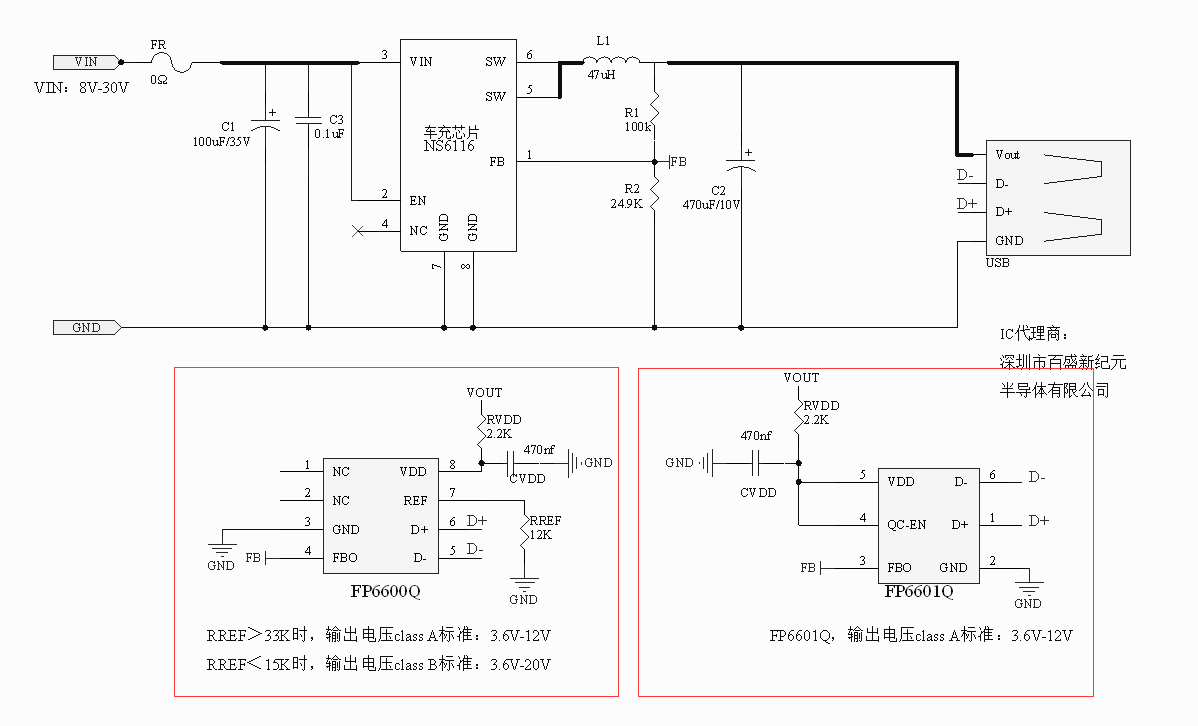

設計： 如下圖，前端IC的FB腳的R1是固定100K阻值，不變的。R2就是要通過前端IC的（輸出電壓于FB）的計算方式來計算了。
以5V來計算 的， 不 是以9V,12V 啊，20V啊。5V通用供電電壓。
然后其他就按照下圖的線路圖來就可以了。這是這么簡單。
前端IC：FP6600Q是QC3.0快充識別IC，不帶供電負載能力！ 所以供電負載都是前端IC提供的。
前端IC可以是DC-DC升壓，降壓，升降壓IC，也可以是AC-DC電源IC。
前端IC的選型有幾點： 1，輸出功率（供電負載能力）足夠滿足你的要求；
2，腳位有帶FB腳
應用：移動電源，車充，充電器等等，USB口手機供電設備。

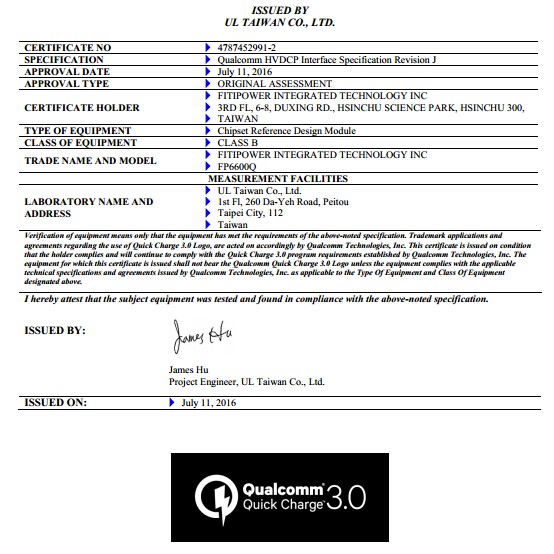

QC3.0高通認證證書-FP6600Q
|
陳先生 2016/12/23 |
我想問一下FP6601Q對前端IC FB端電壓大小有沒要求，我用了PAM2423芯片，F(xiàn)B段電壓為1.262V，設計完成后發現只可以正常5V輸出，不能產生QC3.0的效果，不能升上去。
|
回復 |
|---|---|---|
| admin 2016/12/23 | 你好，這個沒有影響。 QC3.0需要用QC3.0的測試板，或者快充手機才可以測試。 需要采購FP6601Q芯片。歡迎聯系我們：鄭生：18948314942 QQ:552474352 .感謝你的支持。 | 回復 |
| admin 2016/12/23 | 你好，這個沒有影響。 QC3.0需要用QC3.0的測試板，或者快充手機才可以測試。 需要采購FP6601Q芯片。歡迎聯系我們：鄭生：18948314942 QQ:552474352 .感謝你的支持。 | 回復 |
| admin 2016/12/23 | 你好，這個沒有影響。 QC3.0需要用QC3.0的測試板，或者快充手機才可以測試。 需要采購FP6601Q芯片。歡迎聯系我們：鄭生：18948314942 QQ:552474352 .感謝你的支持。 | 回復 |
