PS5050是一款高性能的高側 OR-ing FET 控制器替代LM5050
詳情
PS5050-1 是一款高性能的高側 OR-ing FET 控制器，適用于冗余電源系統。它通過
外部 N 溝道 MOSFET 實現理想的二極管整流功能，可顯著降低傳統二極管整流器帶來的功率損耗和電壓
降。PS5050-1 提供了快速的電流反轉響應能力，能夠在 50ns 內關閉 MOSFET，確保系統的穩定性和可
靠性。
PS5050-1 is a high-performance high side OR ing FET controller，suitable for redundant power systems.
It achieves ideal diode rectification function through external N-channel MOSFET, which can significantly
reduce the power loss and voltage drop caused by traditional diode rectifiers. PS5050-1 provides fast
current reversal response capability, capable of turning off MOSFETs within 50ns, ensuring system stability
and reliability.
二 特性
●
提供標準版和 AEC-Q100 認證版本（PS5050Q0MK-1 最高結溫可達 150°C，PS5050Q1MK-1 最高
結溫可達 125°C）。Provide standard and AEC-Q100 certified versions (PS5050Q0MK-1 has a maximum junction
temperature of 150 ° C, PS5050Q1MK-1 has a maximum junction temperature of 125 ° C).
●
寬輸入電壓范圍：VIN 為 1V 至 75V（VIN < 5V 時需額外提供 VBIAS）。Wide input voltage range: VIN
is 1V to 75V (VBIAS is required when VIN<5V).
● 100V 瞬態耐受能力。 100V transient withstand capability.
●
內置電荷泵驅動外部 N 溝道 MOSFET。 Built in charge pump drives external N-channel MOSFET
●
快速響應：在電流反轉時，響應時間僅為 50ns。Fast response: When the current reverses, the response time
is only 50ns.
● 2A 峰值柵極關斷電流。2A peak gate turn off current.
●
最小 VDS 鉗位，實現更快的關斷速度。Minimum VDS clamp for faster shutdown speed.
●

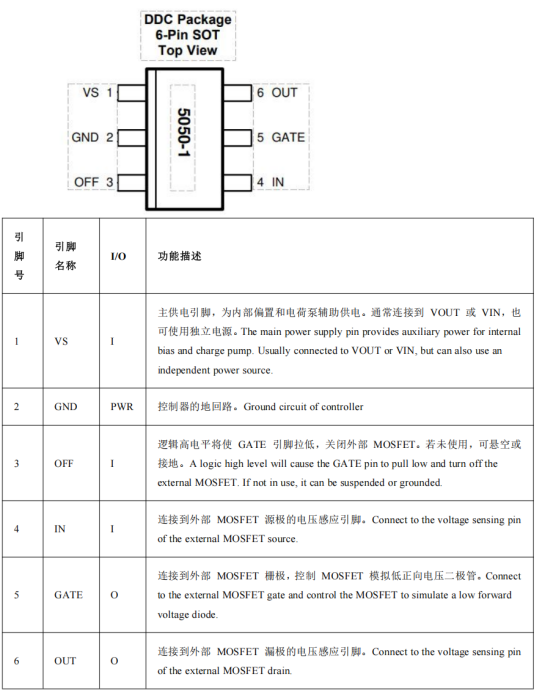

封裝類型：SOT-6（薄型 SOT-23-6）。Packaging type: SOT-6 (thin SOT-23-6).
三 應用領域
●
冗余電源（N+1）的主動 OR-ing。 Active OR ing of redundant power supply (N+1).
四 描述 PS5050-1/-Q1 高側 OR-ing FET 控制器與外部 MOSFET 配合使用，當串聯在電源中時，
可作為理想的二極管整流器。該控制器通過內置的電荷泵為外部 N 溝道 MOSFET 提供柵極驅動，并利用
快速響應比較器在電流反向流動時迅速關閉 MOSFET。PS5050-1/-Q1 可連接 5V 至 75V 的電源，并能
承受高達 100V 的瞬態電壓。The PS5050-1/- Q1 high side OR ing FET controller, when used in
conjunction with an external MOSFET, can serve as an ideal diode rectifier when connected in series with a
power supply. The controller provides gate drive for the external N-channel MOSFET through a built-in
charge pump, and uses a fast response comparator to quickly turn off the MOSFET when current flows in
reverse. PS5050-1/- Q1 can be connected to a power supply ranging from 5V to 75V and can withstand
transient voltages up to 100V
