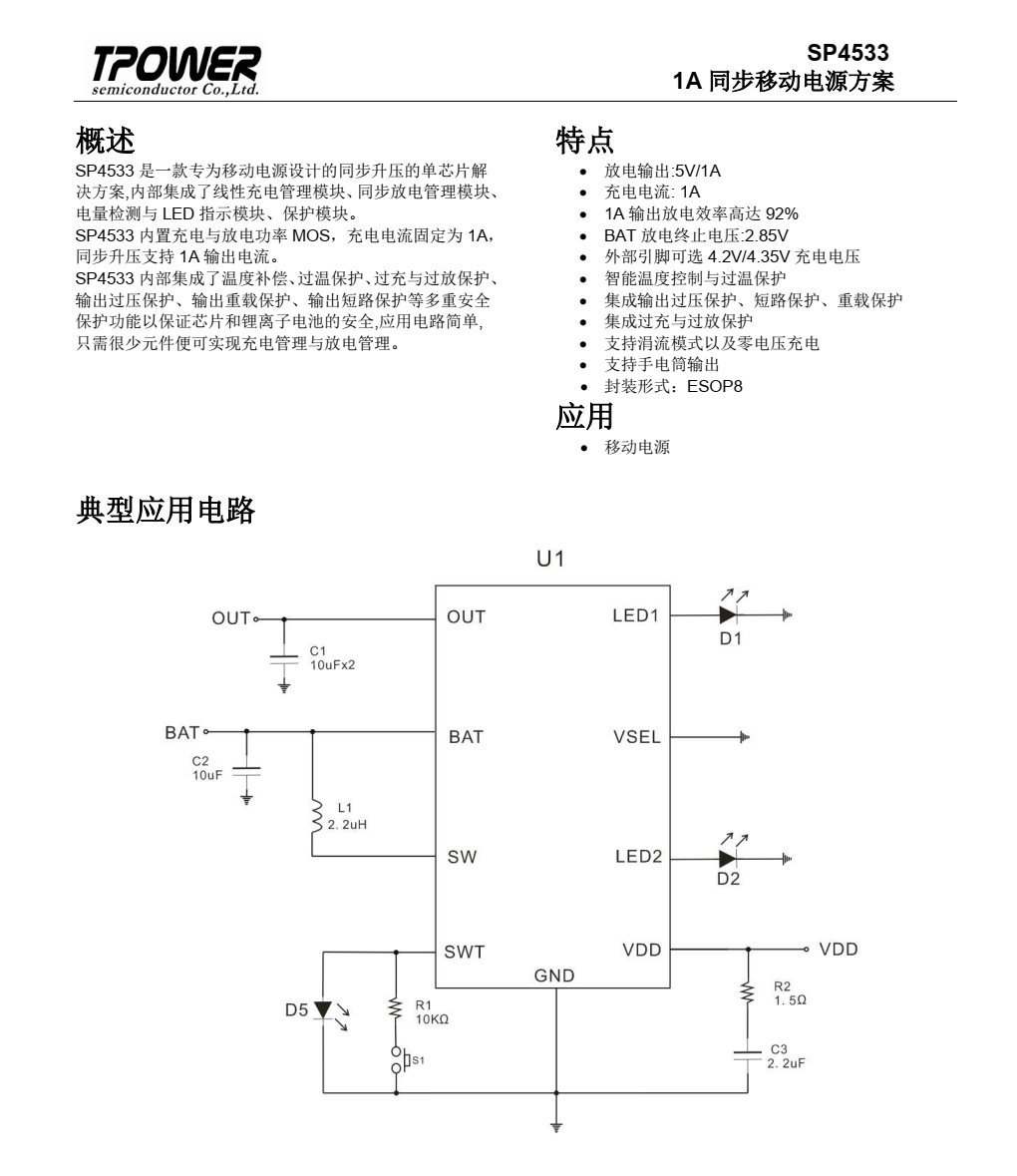

SP4533 1A 同步移動電源 電池管理芯片

SP4533 是一款專為移動電源設計的同步升壓的單芯片解決方案,內部集成了線性充電管理模塊、同步放電管理模塊、電量檢測與 LED 指示模塊、保護模塊。SP4533 內置充電與放電功率 MOS，充電電流固定為 1A，同步升壓支持 1A 輸出電流。SP4533 內部集成了溫度補償、過溫保護、過充與過放保護、輸出過壓保護、輸出重載保護、輸出短路保護等多重安全保護功能以保證芯片和鋰離子電池的安全,應用電路簡單, 只需很少元件便可實現充電管理與放電管理。

產品特點

放電輸出:5V/1A

充電電流 : 1A

1A 輸出放電效率高達 92%

BAT 放電終止電壓 :2.85V

外部引腳可選 4.2V/4.35V 充電電壓

智能溫度控制與過溫保護

集成輸出過壓保護、短路保護、重載保護

集成過充與過放保護

支持涓流模式以及零電壓充電

支持手電筒輸出

封裝形式： ESOP8

恒溫模式

SP4533 內部集成了溫度反饋環路，工作時，如果芯片內部的溫度升高到 120 ℃ ( 表面 80 ℃左右 ) ，充電或放電電流會隨著芯片的溫度升高而降低，從而減小系統功耗，降低溫升，由于溫度反饋控制，IC 會進入恒溫模式而不用擔心損壞 IC 或者過高溫度時強行關閉 IC 。

充電模式

如果充電之前鋰離子電池電壓低于 2.9V ，為了保護電池，SP4533 工作在涓流充電模式，此時充電電流為 100mA ；當電池電壓達到 2.9V 以后， SP4533 進入恒流充電模式，充電電流為 1A ；當電池電壓達到 4.2V 后， SP4533 工作在恒壓充電模式，此時 BAT 電壓恒定，充電電流逐漸減小，當充電電流減小為 100mA 時，充電過程結束，充電電流降為零。

負載檢測與低功耗智能待機

負載插入時 SP4533 可以自動檢測到負載并開啟升壓電路工作。當負載拔掉，經過 18S 延時，升壓電路關閉，IC 進入低電流待機模式。

充放電指示

LED1 外接指示 LED 燈，充電時， LED1 以 1Hz 頻率閃爍，電池充飽后 LED1 常亮；LED2 外接指示 LED 燈， 放電過程 LED2 常亮，當電池電壓低于 3.0V 時， LED2 會以 1HZ 頻率閃爍進行低電報警提示。
