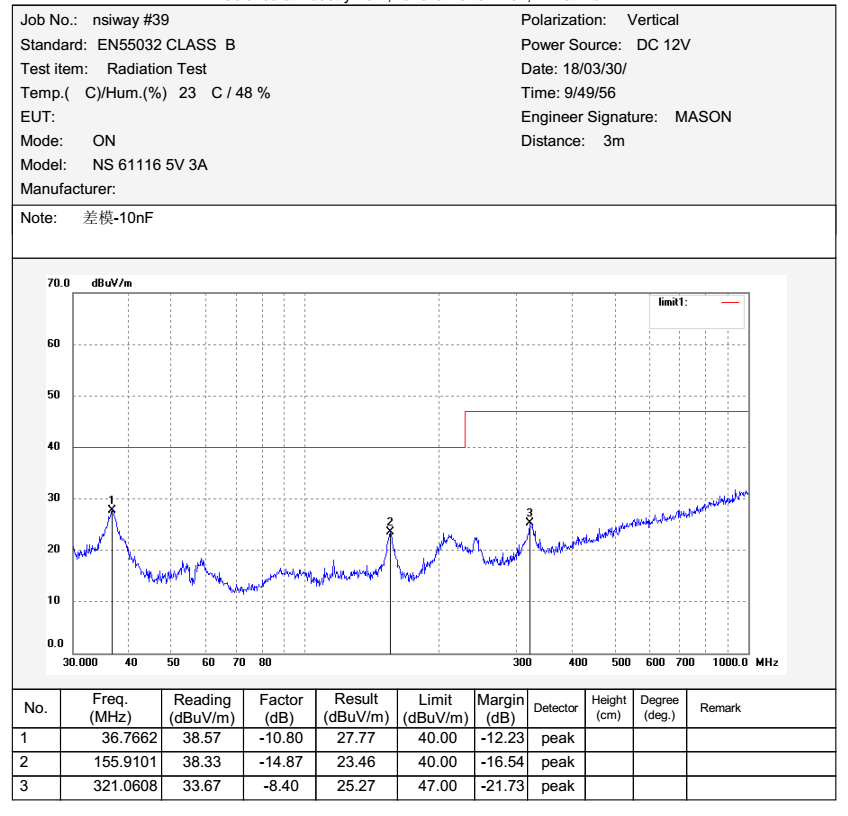

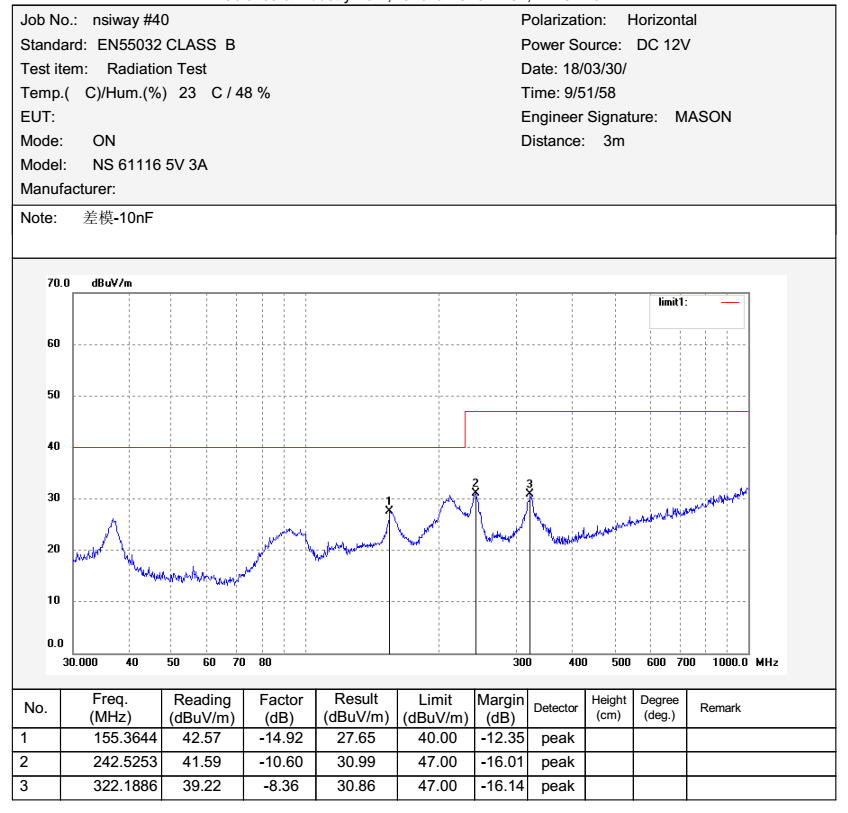

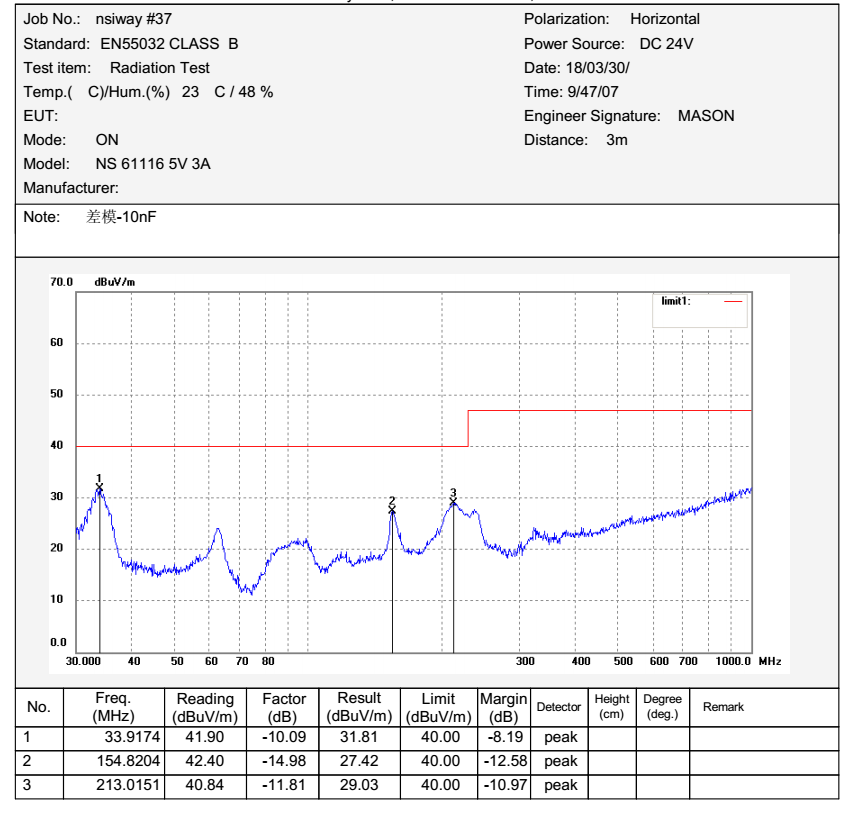

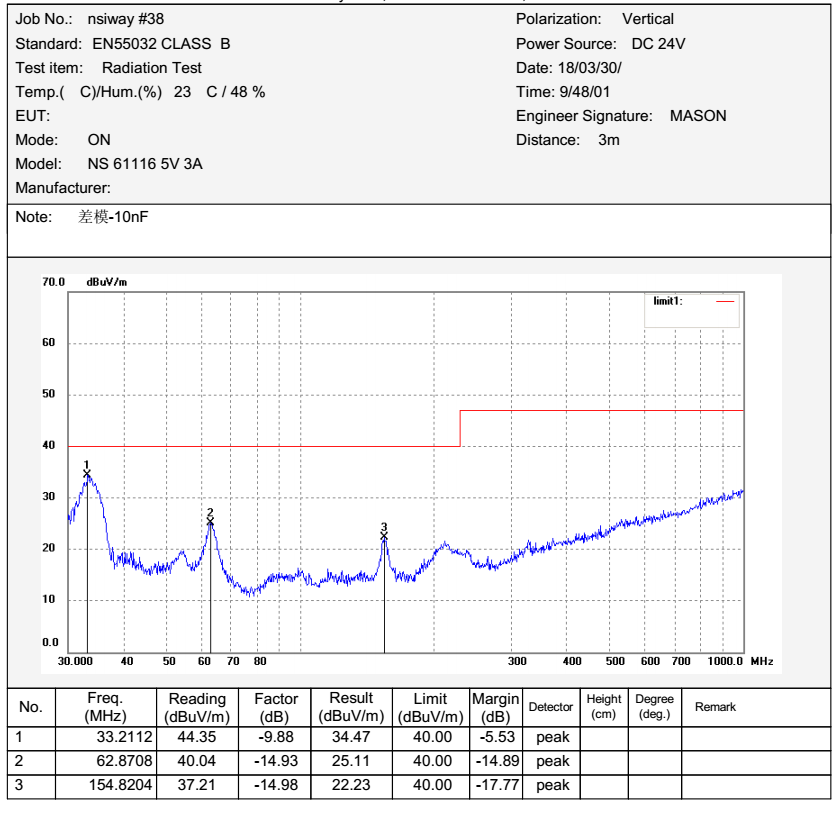

過EM認證：NS6112車充2.4A方案，NS6116車充3A方案

          NS6112和NS6116是互相PIN對PIN的，頻率和保護功能，輸入范圍也是一致。

          NS6112輸出電流小點，適合5V2.4A，及2.4A以下應用等。

          NS6116輸出電流大點，適合5V3.0A，及搭配FP6601Q組成QC3.0快充車充方案。

          NS6112和NS6116可以共用同一份原理圖和PCB。

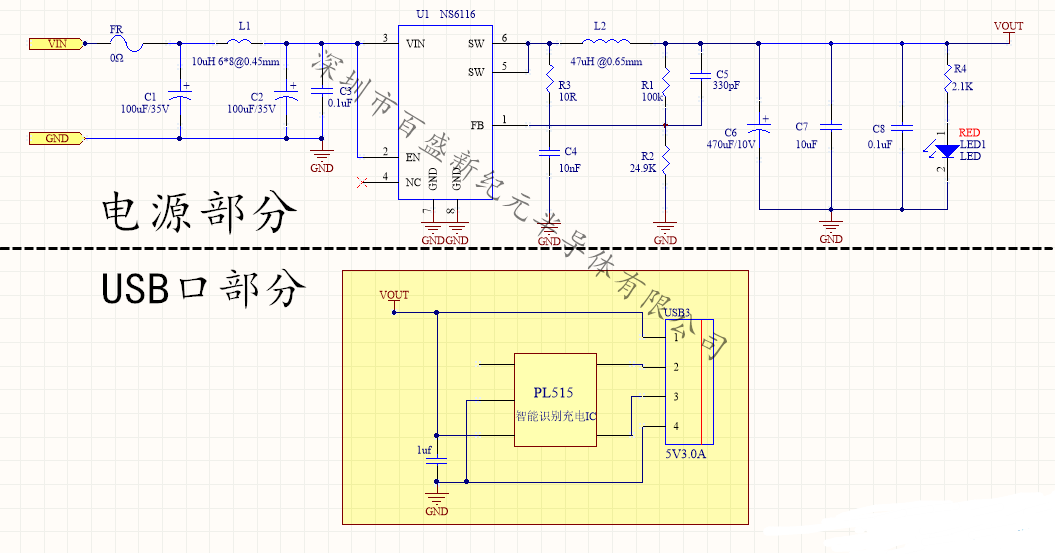

原理圖：

            USB口部分可以單口，也可以兩個USB口并聯，智能識別充電：蘋果5V1A,5V2A,5V2.4A，三星5V2A，BC1.2協議。

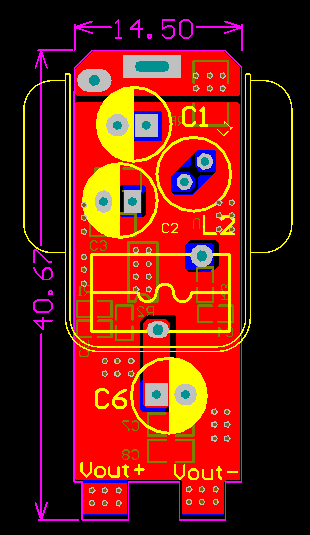

電源部分PCB:

BOM:
RF          10Ω,1/4W,±10% FUSE 1206R 1
R1          100K,1/8W,±1% Resistor 0805R 1
R2          24.9K,1/8W,±1% Resistor 0805R 1
R3         10Ω,1/8W,±5% Resistor 0805R 1
R4,R5,R6,R7,R8,
R9,R10,R11,R12 NC Resistor 0806R 9
LED   NC LED-GREEN 0805R 1
C1, C2   100uF/35V,φ6.4*7, Low ESR Capacitor,aluminum electrolytic CD_3.5*8.2 2
C3, C8   0.1uF/35V,X7R,±10% Capacitor,ceramic 1206R 2
C4         10nF/35V,X7R,±10% Capacitor,ceramic 0805R 1
C5         330pF/35V,X7R,±10% Capacitor,ceramic 0805R 1
C6         470uF/10V,φ6.4*7, Low ESR Capacitor,aluminum CD_2.5*6.5 1
C7         10uF/35V,X7R,±10% Capacitor,ceramic 0805R 1
L1         10uH,Wire-φ0.45mm,DR6*8 Inductor' L6.5*12_2 1
L1         47uH,Wire-φ0.65mm,鐵硅鋁 Inductor' L6.5*12_2 1
U1         NS6116 NSIWAY IC SOP-8 1
